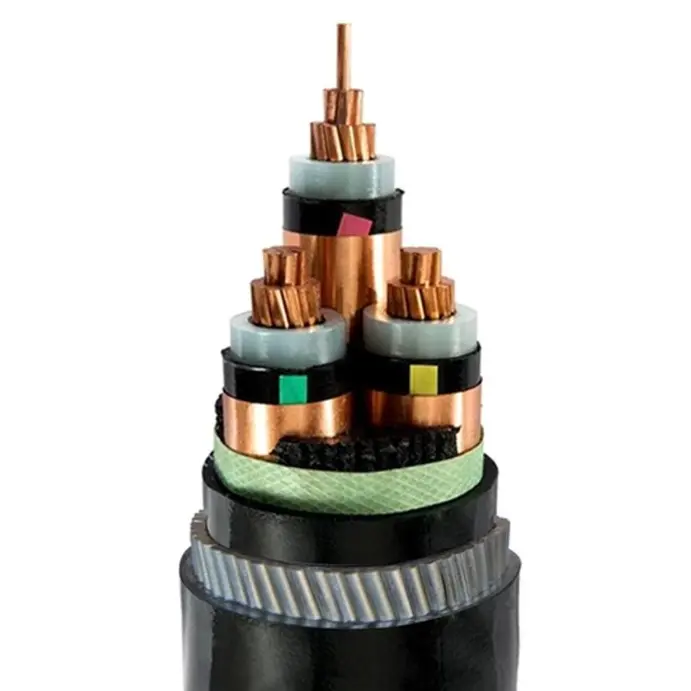

XLPE-isolerad PVC-mantlad SWA MV-kabel

Du kan välja Beida Group som din tillverkare och leverantör av XLPE-isolerad PVC-mantlad SWA MV-kabel. På grund av deras ståltrådsskydd har kabeln kärnfördelar med stark draghållfasthet och god motståndskraft mot yttre mekaniska krafter. De är lämpliga för scenarier som kräver draghållfasthet, såsom höga fallhöjder och vertikala installationer. Dessa kablar är användbara för kraftöverföring i transmissions- och distributionsnät eller industriella installationer.

Skicka förfrågan

Produktbeskrivning

Beida Group har över 30 års erfarenhet att erbjuda XLPE-isolerad PVC-mantlad SWA MV-kabel, vi kan vara din tillverkare och leverantör och erbjuda skräddarsydda tjänster.

Produktstruktur

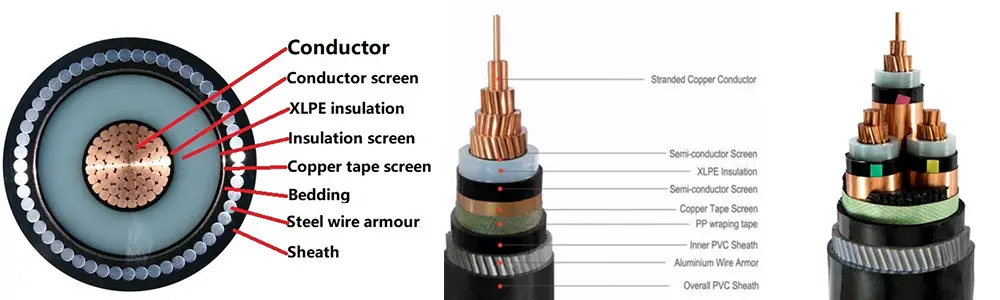

Xlpe Insulated Pvc Sheathed Swa Mv Cable

XLPE-isolerad PVC-mantlad SWA MV-kabel består av en T1R-kopparledare, XLPE-isolering, PVC-omslagstejp Ståltrådsskydd och PVC-mantel.

Ledare: koppar- eller aluminiumledare, rund stående eller formad, klass 2 enligt IEC 60228

och GB/T 3956-2008.

Isolering: Tvärbunden polyetenisolering, isoleringstjocklek, materialegenskaper ska vara enligt IEC 60502-2 och GB/T 12706.2, GB/T 12706.3.

Ledarskärmning: Ledarskärmningen ska vara sammansatt av extruderat halvledande icke-metalliskt material, som ska vara tätt sammanfogat med isoleringen.

Isoleringsskärmning: Isoleringsskärmen bör bestå av en kombination av ett icke-metalliskt halvledande skikt och ett metalliskt skikt. Varje isolerad trådkärna bör extruderas direkt med ett icke-metalliskt halvledande skikt som är tätt förbundet med den isolerade trådkärnan eller som kan dras av. Sedan ska ett metalliskt skärmskikt överlappas och lindas runt det icke-metalliska halvledande skiktet, och det ska uppfylla bestämmelserna i IEC 60502-2, GB/T 12706.2 och GB/T 12706.3. Inre beläggningar: De inre beläggningarna ska extruderas. Materialen ska vara lämpliga för kabelns driftstemperatur och kompatibla med isoleringsmaterialet.

Armering av ståltråd: I flerledarkablarna ska pansringen appliceras på en inre täckning som uppfyller ståltrådar. De enledade kablarna för användning på a.c. System ska bestå av omagnetiska ståltrådar.

Yttre mantel: PVC-mantel, manteltjocklek, materialegenskaper ska vara enligt IEC 60502.2 och GB/T 12706.

Flamskyddande kabel: Flamskyddande yttermantelmaterial av PVC ska användas. De flamskyddande kvaliteterna kan klassificeras i tre kategorier: Bunch A, B och C.

Prestandaparameter

Märkspänning: 3,6/6 kV till 18/30 kV; 26/35 kV

Testspänning: Strömfrekvenstestspänningen ska vara 3,5U0, och testet ska pågå i 5 minuter utan något avbrott.

märkspänning U0/U	maximal spänning Um	testspänning KV
3,6/6	7.2	12.5
6/10	12	21
8,7/15	17.5	30.5
20/12	24	42
18/30	36	63
26/35	42	90.5

Maximal driftstemperatur för ledare: 90 ºC

Kortslutningstemperatur: +250 ºC

isoleringstjocklek:

märkspänning U0/U	isoleringstjocklek:
3,6/6	2.5
6/10	3.4
8,7/15	4.5
20/12	5.5
18/30	8.0
26/35	10.5

Jämförelse mellan ståltrådsarmerade (YJV32, CU/XLPE/PVC/SWA/PVC) och stålbandsarmerade (YJV22, CU/XLPE/PVC/STA/PVC) medelspänningskablar

projekt	Fin ståltrådsrustning	Dubbla ståltejprustningar (gap-omslag)	kärnskillnad
Mekaniska kärnegenskaper	Enastående draghållfasthet, måttlig tryckhållfasthet och god flexibilitet	Hög tryckhållfasthet, låg draghållfasthet och genomsnittlig böjningsprestanda	Armerade kraftkablar av ståltråd har hög draghållfasthet; armerade strömkablar av stålband har utmärkt tryckhållfasthet
läggningsmetod	Vertikal, högt fall, under vattnet, ovanför, stort spännvidd	Direkt nedgrävning, ledning, tunnel (miljö med låg draghållfasthet)
skyddsfokus	Den är motståndskraftig mot dragskador och slag, och har god fukt- och korrosionsbeständighet	Motståndskraftig mot hårt tryck, punktering av vassa föremål och bitande av gnagare	YJV32 är lämplig för dynamiska belastningar, medan YJV22 är lämplig för statiska belastningar
Process och kostnad	Processen med armering av fin ståltråd är komplex, materialkostnaden är hög och det totala priset är ännu högre	Ståltejppansartekniken är mogen och relativt låg kostnad	När budgeten är begränsad och det inte finns någon dragkraftsefterfrågan är YJV22 att föredra
böjradie	Relativt mindre (på grund av god flexibilitet hos ståltrådssträngar)	Relativt större (omslag av stålband är benäget att deformeras)	YJV32 är mer anpassningsbar för läggning i trånga utrymmen

Urvalsförslag:

1. Om scenariot i första hand handlar om att tåla tryck (såsom direkt nedgrävning, underjordiska brukstunnlar), och det inte finns någon betydande dragkraft eller hög fallhöjd, rekommenderas ståltejppansar (YJV22, CU/XLPE/PVC/STA/PVC) för sin högre kostnadseffektivitet.

2. Om vertikal läggning, stor spännvidd, undervatten eller hög fallhöjd är inblandad, och axiell dragkraft måste motstås, bör ståltrådspansar (YJV32, CU/XLPE/PVC/SWA/PVC) föredras för att säkerställa långsiktig driftsäkerhet.

3. Båda måste matcha spänningsnivån för mellanspänningssystemet, ledartvärsnittet och skyddskraven för läggningsmiljön (speciella krav såsom korrosionsbeständighet och flamskydd kan anpassas ytterligare).
