KVVR Control Mjuk Kabel 450/750V

Beida Group är en professionell tillverkare av KVVR Control Soft Cable 450/750V. Vi använder Klass 5 flexibla kopparledare och miljövänliga PVC-mjuka isolerings- och mantelmaterial. Dessa kablar kännetecknas av deras flexibilitet, liten böjradie och pålitlig elektrisk isolering. De har en märkspänning på 450/750V och uppfyller GB/T 9330-standarden, vilket gör dem lämpliga för styrsignalöverföring som kräver frekventa rörelser eller böjningar.

Skicka förfrågan

Produktbeskrivning

Om du vill få fabriksdirekta priser på KVVR Control Soft Cable 450/750V kan du kontakta Tianjin Beida. Vi är en professionell tillverkare med 30+ års erfarenhet.

Produktanvändning

Industriell automation: Används i utrustning som kräver frekvent böjning och vridning, såsom robotarmar, CNC-verktygsmaskiner och automatiserade produktionslinjer, för överföring av styrsignaler och hjälpkraft.

Smarta byggnader: byggnadsautomationssystem (BA), anslutande sensorer, ställdon och styrskåp, som används för signalöverföring i luftkonditionering, belysning och säkerhetssystem.

Instrumentering: Precisionssignalöverföring i laboratorier och testutrustning, erbjuder låg dämpning och anti-störningskapacitet, med flexibel kabeldragning.

Mobil utrustning: Styrkretsar för utrustning som rör sig med enheten, såsom scenbelysning och ljudsystem, och medicinsk utrustning (t.ex. CT-skannrar, operationsbord).

Övrigt: Styr- och signalkretsar för gruvdrift, järnvägstransitering och marina applikationer (ZC-KVVR finns tillgänglig för flamskyddande applikationer).

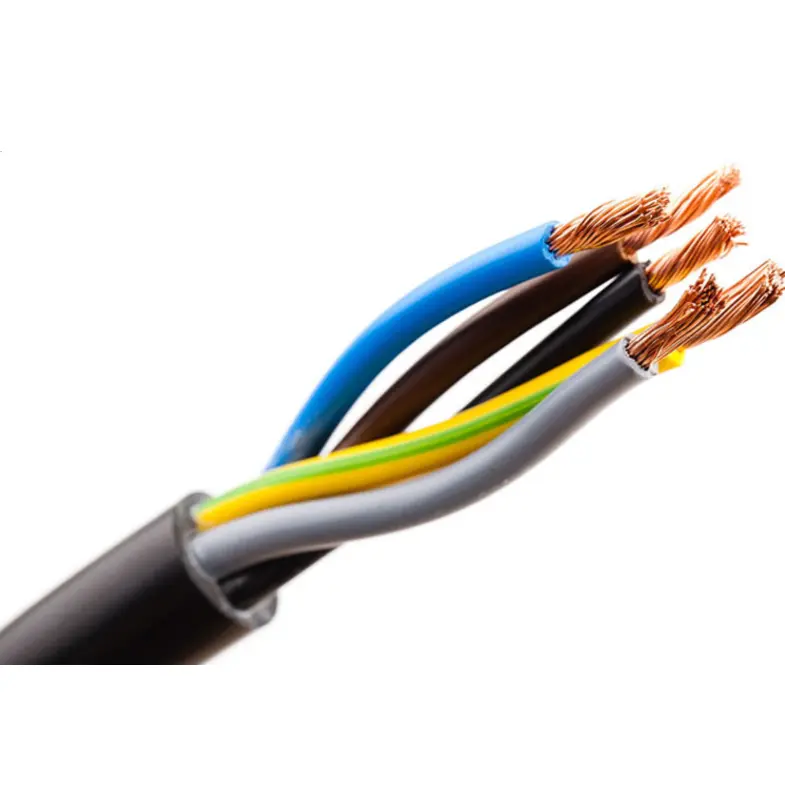

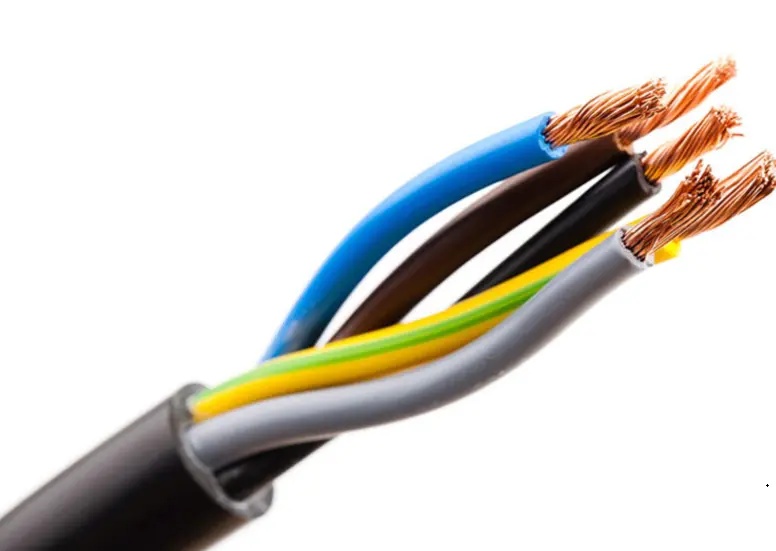

Kvvr Control Soft Cable 450750v

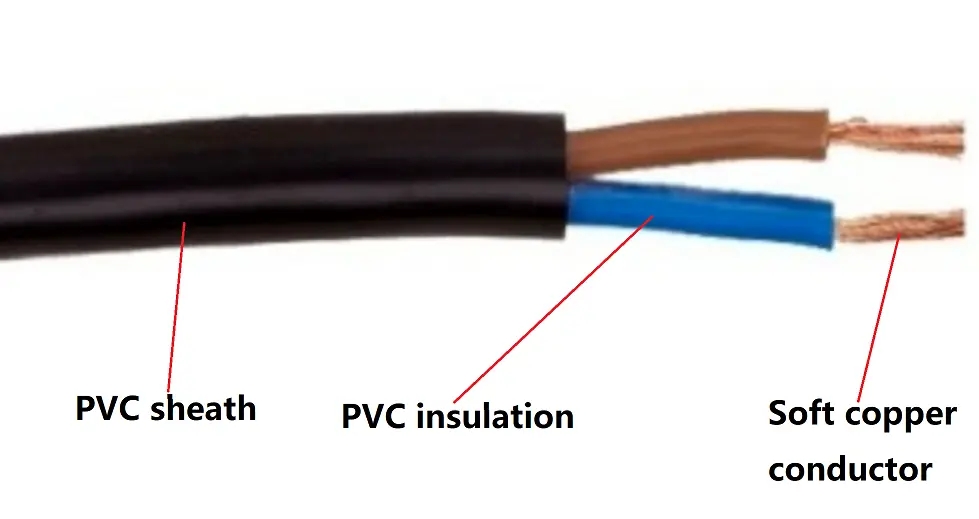

Produktstruktur

Ledare: Kopparledare, rund stående eller formad, klass 5 till GB/T 3956, IEC 60228

Isolering: Isoleringstjocklek, materialegenskaper ska vara enligt GB/T 9330.

Kärnfärg: 2 kärnor: blå, brun eller svart

3 kärnor: grön/gul, blå, brun eller blå, svart, brun

4 kärnor: grön/gul, blå, svart, brun eller blå, svart, brun, grå

5 kärnor: grön/gul, blå, svart, brun, grå eller blå, svart, brun, grå, svart

Över 5 coes: svarta kärnor med vitt nummer

Ytterhölje: Manteltjocklek, materialegenskaper ska vara enligt GB/T 9330.

Flamskyddande kabel: Flamskyddande yttermantelmaterial av PVC ska användas. De flamskyddande kvaliteterna kan klassificeras i tre kategorier: Bunch A, B och C.

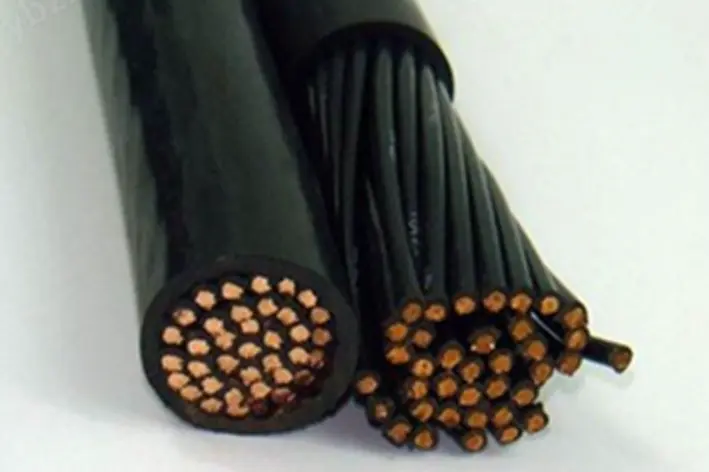

Kvvr Control Soft Cable 450750v

Prestandaparameter

Märkspänning: 450/750 V

Testspänning: Effektfrekvenstestspänningen ska vara 3 kV, testad i 5 minuter utan avbrott.

Maximal ledardriftstemperatur: 70 ºC

Kortslutningstemperatur: +160 ºC

Ledarresistans: Uppfyller kraven för Klass 5 kopparledare i GB/T 3956-2008 standard.

Flamskyddande prestanda: Enligt kundens krav kan den uppfylla kraven för buntade A-, buntade B- respektive buntade C-klasser.

Testmetoder överensstämmer med IEC 60332 eller GB/T 18380.

Jämförelse av kabelval

Punkt	KVVR (Flexible Core Control Cable)	KVV (rigid Core Control Cable)	RVV (flexibel kärna strömkabel)
Modellens betydelse	K - Styrkabel V - PVC-isolering V - PVC-mantel R - Flexibel struktur	K - Styrkabel V - PVC-isolering V - PVC-mantel Ingen R - Stel struktur	R - Flexibel struktur V - PVC-isolering V - PVC-mantel
Utförandestandard	GB/T 9330	GB/T 9330	GB/T 5023
Märkspänning	450/750V	450/750V	300/500V
Konduktörens struktur	Trådade fina koppartrådar (flexibel kärna)	Enkel tjock koppartråd (styv kärna)	Trådade fina koppartrådar (flexibel kärna)
Krav på böjradie	Mobil installation: ≥6 gånger ytterdiameter; Fast installation: ≥10 gånger ytterdiameter	Fast installation: ≥12 gånger ytterdiameter; Ej lämplig för mobil bockning	Mobil installation: ≥6 gånger ytterdiameter; Fast installation: ≥10 gånger ytterdiameter
Maximal långtidsdriftstemperatur	≤70℃	≤70℃	≤70℃
Kärnegenskaper	Mjuk och lätt att böja, olje- och slitstark, lämplig för frekventa rörelser	Stabil struktur, stark draghållfasthet, lämplig för fast installation	Mjuk och lätt att koppla, stark strömförande kapacitet, används för strömförsörjning
Kärnskillnader	Styrkabel + flexibel kärna, lämplig för mobila styrscenarier	Styrkabel + styv kärna, lämplig för fasta styrscenarier	Strömkabel + flexibel kärna, endast för strömförsörjning, ej lämplig för flerkärnig styrsignalöverföring
Typiska tillämpningsscenarier	1. Industriell automationsutrustning (robotar, CNC-verktygsmaskiner) 2. Mobila styrkretsar (scenbelysning, medicinsk utrustning) 3. Anslutningar för byggnadsautomationsensor/aktuator	1. Intern ledning av kraftfördelningsskåp 2. Fasta styrsignalkretsar (produktionslinjestyrskåp, bygga lågspänningsschakt) 3. Fasta styrledningar på långa avstånd	1. Strömsladdar för hushållsapparater 2. Strömförsörjning för mindre utrustning (övervakningskameror, passerkontroll) 3. Tillfälliga nätsladdar
