XLPE-isolerad PVC-mantlad STA MV-kabel

Denna XLPE-isolerade PVC-mantlade STA MV-kabel som erbjuds av en professionell leverantör, Beida, använder tvärbunden polyeten (XLPE) som isoleringsmaterial, som har utmärkta elektriska egenskaper, värmebeständighet och åldringsbeständighet. I kombination med en yttermantel av polyvinylklorid (PVC) förbättrar den ytterligare skyddet mot fukt, kemisk korrosion och fysisk nötning. Armeringsskiktet av ståltejp ger kabeln hög tryck- och slaghållfasthet, vilket gör att den kan anpassa sig till olika läggningsmiljöer som direkt nedgrävning, tunnlar och rörledningar. Den är särskilt lämplig för installationsmetoder som inte kräver ytterligare skyddsrör och kan grävas ner direkt under jord.

När det gäller spänningsnivåer täcker produkterna flera vanliga specifikationer som 3,6/6KV, 6/10KV, 8,7/15KV, 12/20KV, 18/30KV och 26/35KV, vilket kan möta behoven hos olika medelspänningsscenarier för kraftöverföring och distribution. Kabelstrukturens design är rigorös, uppfyller relevanta nationella standarder och har god långsiktig driftstabilitet och säkerhetsmarginal.

Applikationer:

Tvärlänkade polyetenisolerade, PVC-mantlade armerade strömkablar med ståltejp används främst i stadskraftdistribution, elnät på landsbygden, gruvkraft och järnvägstransiteringssystem på grund av deras stålbandsskydd. De används för att ansluta utrustning som transformatorstationer, distributionsskåp, transformatorer och generatorer. Denna typ av kabel är lämplig för kraftöverföring i kraftdistributionsnät eller industriella installationer. Den kan grävas ner direkt under jord eller installeras i kabelgravar eller kabelrännor. Kabeln tål visst tryck men inte dragkraft.

Produktstruktur

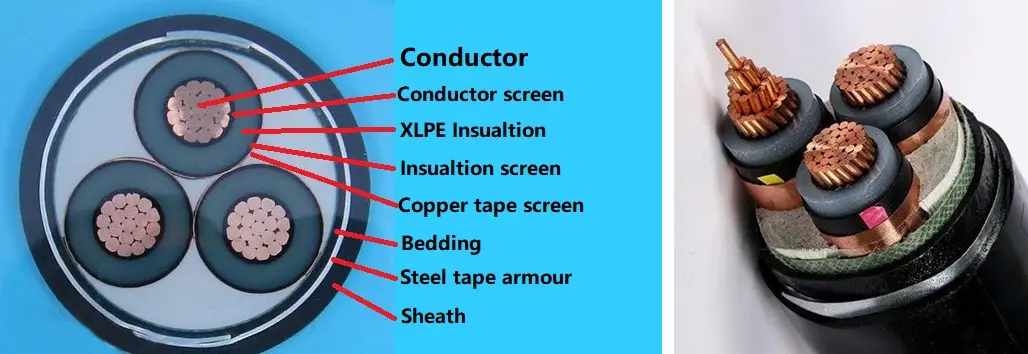

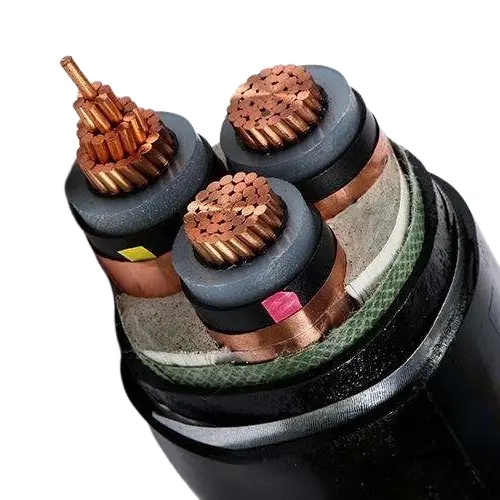

XLPE-isolerad PVC-mantlad STA MV-kabel är sammansatt av en T1R-kopparledare, XLPE-isolering, PVC-omslagstejp Ståltejpskydd och PVC-mantel.

Ledare: koppar- eller aluminiumledare, rund stående eller formad, klass 2 enligt IEC 60228

och GB/T 3956-2008.

Isolering: Tvärbunden polyetenisolering, isoleringstjocklek, materialegenskaper ska vara enligt IEC 60502-2 och GB/T 12706.2, GB/T 12706.3.

Ledarskärmning: Ledarskärmningen ska vara gjord av extruderat halvledande icke-metalliskt material, och det extruderade halvledande materialet ska vara tätt sammanfogat med isoleringen.

Isoleringsskärmning: Isoleringsskärmen bör bestå av en kombination av ett icke-metalliskt halvledande skikt och ett metalliskt skikt. Ett icke-metalliskt halvledande skikt som är tätt förbundet med isoleringskärnan eller som kan dras av bör extruderas direkt på varje isolerad kärna. Sedan bör ett metalliskt skärmskikt lindas runt det icke-metalliska halvledande skiktet. Den bör följa bestämmelserna i IEC 60502-2, GB/T 12706.2 och GB/T 12706.3.

Innerbeklädnader: Innerbeklädnaderna ska vara extruderade. Materialen ska vara lämpliga för kabelns driftstemperatur och kompatibla med isoleringsmaterialet.

Armering av ståltejp: I flerledarkablarna ska pansringen appliceras på en inre täckning som uppfyller dubbel ståltejp. De enledade kablarna för användning på a.c. System ska bestå av omagnetisk ståltejp.

Yttre mantel: PVC-mantel, manteltjocklek, materialegenskaper ska vara enligt IEC 60502.2 och GB/T 12706.

Flamskyddande kabel: Flamskyddande yttermantelmaterial av PVC ska användas. De flamskyddande kvaliteterna kan klassificeras i tre kategorier: Bunch A, B och C.

Prestandaparameter

Märkspänning: 3,6/6 kV till 18/30 kV; 26/35 kV

Testspänning: Strömfrekvenstestspänningen ska vara 3,5U0, och testet ska pågå i 5 minuter utan haveri.

Maximal driftstemperatur för ledare: 90 ºC

Kortslutningstemperatur: +250 ºC

Isoleringstjocklek:

Kabeltest

Rutinmässiga kabeltester inkluderar: 1) DC-resistanstest för ledare, vilket kräver att DC-resistansen vid 20ºC uppfyller kraven i GB/T 3956-2008 och IEC 60228; 2) AC-spänningstest, kontinuerligt vid 3,5U0 spänning i 5 minuter, det ska inte finnas något haveri; 3) Partiell urladdningstest, utfört enligt GB/T 3048.12, ingen detekterbar urladdning som överstiger 10pC bör genereras vid 1,73U0 spänning, och testkänsligheten bör nå 10pC eller högre.

Provtagningstesterna inkluderar huvudsakligen: 1) Ledarstrukturinspektion, som ska uppfylla kraven i GB/T 3956-2008 och IEC 60228; 2) De strukturella dimensionerna för isolering, innerfoder, stålbandsskydd och mantel ska uppfylla kraven i IEC 60502.2, GB/T 12706.2-2020 och GB/T 12706.3-2020; 3) Termisk töjningstest, som ska utföras i enlighet med GB/T 2951.21-2008 och kapitel 9 i IEC 60811-2-1, och resultaten ska överensstämma med motsvarande standarder.

Typprovning omfattar följande: de mekaniska och fysiska egenskaperna och elektriska egenskaperna hos isoleringen och manteln måste uppfylla kraven i IEC 60502.2, GB/T 12706.2-2020 och GB/T 12706.3-2020; brinntestet med en kabel bör uppfylla bestämmelserna i GB/T 19666-2019 och IEC 60332; det medföljande flamskyddstestet bör också uppfylla kraven i GB/T 19666-2019 och IEC 60332.

Produktens installationsvillkor:

Omgivningstemperatur under kabelinstallation

För strömkablar med tvärbunden etenisolering och PVC-mantel bör omgivningstemperaturen inte vara lägre än 0°C under installationen.

Minsta böjradie vid kabelinstallation

Förpackning & leverans

Förpackningsdetaljer:

Det bestäms av kvantiteten och kraven du köper. Kan förhandlas.

Hamn: Tianjin hamn

Leverans: till sjöss, med flyg, med express.
