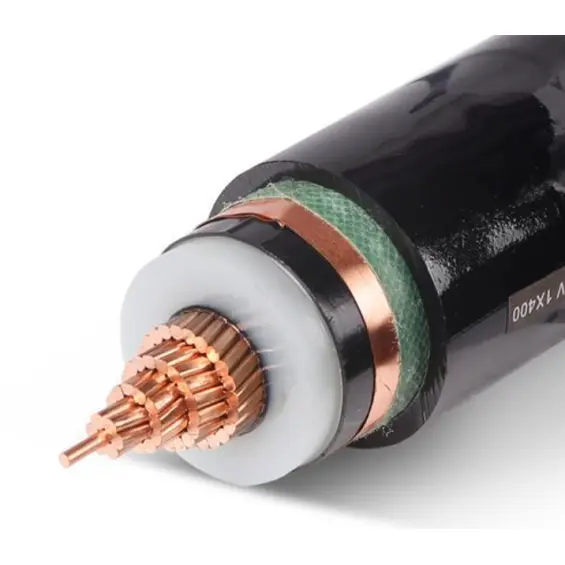

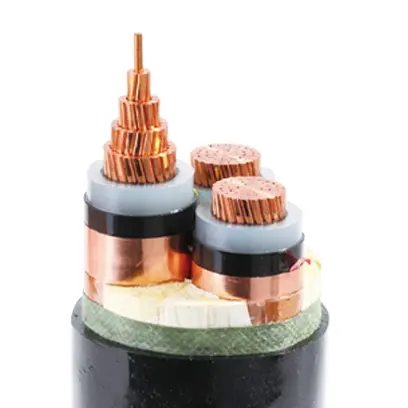

XLPE-isolerad PVC-mantlad icke-bepansrad MV-kabel

Tianjin Beida är en kinesisk XLPE-isolerad PVC-mantlad icke-bepansrad MV-kabeltillverkare och leverantör. Dessa kablar används ofta i kraftsystem. Den fungerar som "kraftartären" för urbana kraftnät, industri- och gruvföretag och höghus, och den kan överföra 10,35 kV högspänningselektricitet från transformatorstationer till olika kraftterminaler.

Val av mellanspänningskablar

1. Välj efter spänningsnivå, vanlig kabelnivå är 3,6/6 kV， 6/10 kV， 8,7/15kV，12/20 kV，18/30 kV；26/35 kV

2. Välj enligt utrustningens effekt eller den överförda strömmen, beräkna strömmen som utrustningen behöver använda enligt utrustningens effekt, och välj sedan enligt tabellen för kabelampacitet. Dessutom är det nödvändigt att beräkna kabelns spänningsfall med hjälp av kabelns längd, och spänningsfallet får inte överstiga 5%.

Produktstruktur

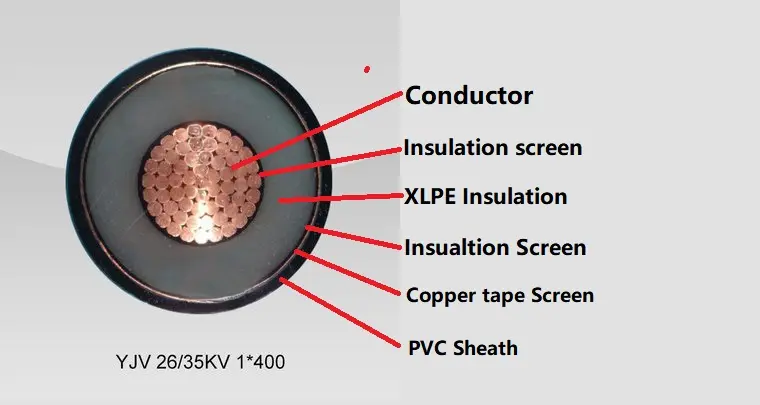

XLPE-isolerad PVC-mantlad icke-bepansrad MV-kabel består av en T1R-kopparledare, XLPE-isolering, PVC-omslagstejp Ståltejprustning och PVC-mantel.

Ledare: koppar- eller aluminiumledare, rund stående eller formad, klass 2 enligt IEC 60228

och GB/T 3956-2008.

Isolering: XLPE-isolerad ，Isoleringstjocklek, materialegenskaper ska vara enligt IEC 60502-2 och GB/T 12706.2，GB/T 12706.3.

Ledarsköld: Ledarsköld ska bestå av extruderat halvledande icke-metalliskt material, och extruderat halvledande material ska vara tätt sammanfogat med isolering.

Isoleringssköld: Isoleringssköld ska bestå av icke-metalliskt halvledande skikt och metallskikt. Varje isolerad trådkärna ska vara direkt extruderad med icke-metalliskt halvledande skikt tätt kombinerat med isolerad trådkärna eller avdragbar. Sedan ska metallskärmskiktet överlappas utanför det icke-metalliska halvledande skiktet och kraven i IEC 60502-2, GB/T 12706.2 och GB/T 12706.3 ska uppfyllas.

Ytterhölje: PVC-mantel Manteltjocklek, materialegenskaper ska vara enligt IEC 60502.2 och GB/T 12706.

Flamskyddande kabel: Flamskyddande yttermantelmaterial av PVC ska användas. De flamskyddande kvaliteterna kan klassificeras i tre kategorier: Bunch A, B och C.

Prestandaparameter

Märkspänning: 3,6/6 kV till 18/30 kV; 26/35 kV

Testspänning: Strömfrekvenstestspänningen ska vara 3,5U0, och testet ska utföras i 5 minuter utan avbrott.

Maximal driftstemperatur för ledare: 90 ºC

Kortslutningstemperatur: +250 ºC

Isoleringstjocklek:

Kabel omfattande test, kvalitetssäkring bekymmersfri!

Vid rutintest är ledarens DC-resistans, AC-spänning och partiell urladdning strikt i enlighet med nationella standarder och IEC-standarder för att säkerställa utmärkt prestanda. Vid provtagning är ledarstruktur, isoleringsmantelstorlek och termisk töjning upp till standard, och kvaliteten är pålitlig. Typtestet är mer omfattande och täcker de mekaniska och fysiska egenskaperna hos isoleringshöljet, elektriska egenskaper och enkla och buntade flamskyddstester, allt i linje med GB/T och IEC-standarder, för din kabelsäkerhetsledsagare!

Produktens installationsvillkor:

XLPE-isolerad PVC-mantlad icke-armerad MV-kabel, installationstemperaturen bör inte vara lägre än 0º.

Minsta böjradie för kabeln vid installation
