Vilka är de olika delarna som utgör en elektrisk ledning?

Kärnkomponenterna i enelektrisk ledningbestår av två grundläggande delar: ledaren och isoleringsskiktet. För kablar/mantlade ledningar som kräver högre skydd läggs ett mantelskikt.  Vissa trådar för speciella applikationer kan också inkludera ytterligare strukturer såsom ett skärmskikt, fyllnadsskikt och pansarskikt. Varje struktur fyller en specifik funktion och säkerställer kärnkraven för konduktivitet, isolering och skydd.

Följande är en detaljerad beskrivning av funktionen och vanliga material för varje kärnkomponent:

1. Ledare (Kärna ledande del)

Den "ledande kroppen" av tråden, ansvarig för att överföra elektrisk energi. Det kräver god ledningsförmåga och låg resistivitet.

Vanliga material: Koppar (lila koppar/syrefri koppar, mainstream för hushålls-/industribruk, utmärkt ledningsförmåga och oxidationsbeständighet), aluminium (låg kostnad, lätt, används mest för utomhusluftledningar/kablar med stor tvärsektion), och i några speciella fall används kopparbeklädd aluminium och kopparlegeringar.

Strukturella former: Hård tråd med enkel kärna (som BV-tråd, för hemledningar), mjuktråd med flera kärnor (som BVR-tråd, för apparatanslutningar/applikationer som kräver frekvent böjning).

2. Isoleringsskikt (grundläggande skydd, väsentligt)

Isoleringsmaterialet virat runt ledaren. Dess kärnfunktion är att isolera ledaren, förhindra läckage och undvika kortslutning, samtidigt som den ger slitstyrka och temperaturbeständighet för att säkerställa elektrisk säkerhet.

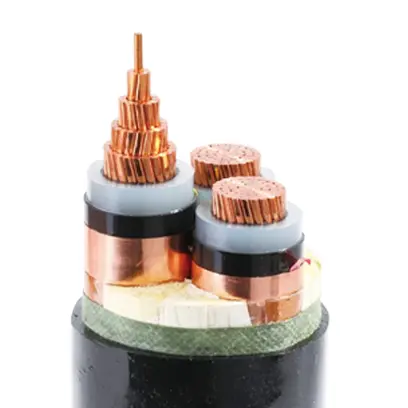

Vanliga material: Polyvinylklorid (PVC, vanligast i hushållstrådar, låg kostnad, lätt att bearbeta), tvärbunden polyeten (XLPE, bättre temperaturbeständighet/åldringsbeständighet, används mest imediumoch högspänningskablar/högtemperaturapplikationer), gummi (kloroprengummi/nitrilgummi, god flexibilitet, används mest i mobila ledningar/vattentäta ledningar utomhus), polytetrafluoreten (PTFE, hög temperatur/korrosionsbeständighet, för speciella industritrådar).
