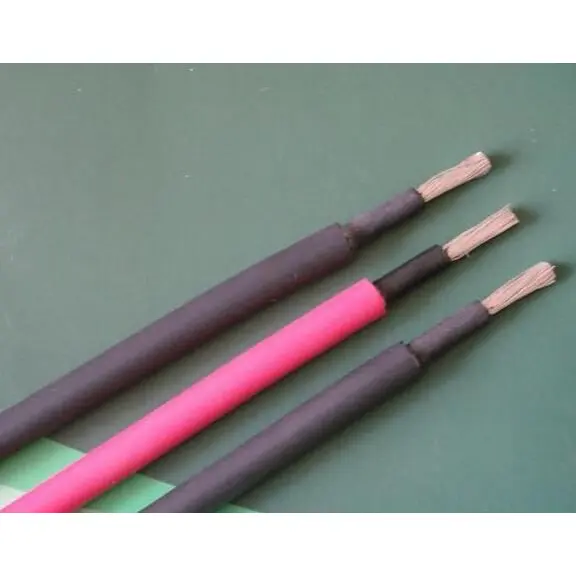

TUV-certifierad solcellskabel

Tianjin Beida, en professionell tillverkare och leverantör av TUV-certifierad fotovoltaisk kabel, har varit djupt involverad i kabelindustrin i årtionden. Med ett komplett FoU- och produktionssystem och strikt kvalitetskontroll, tillhandahåller det tillförlitliga energiöverföringslösningar för solceller. Dess solcellskablar är speciellt utformade för att ansluta solcellsmoduler i och utanför byggnader och är bättre lämpade för komplexa scenarier med höga mekaniska prestandakrav och hårda klimatförhållanden, balanserar stabilitet och hållbarhet för att hjälpa solcellssystem att fungera effektivt.

Skicka förfrågan

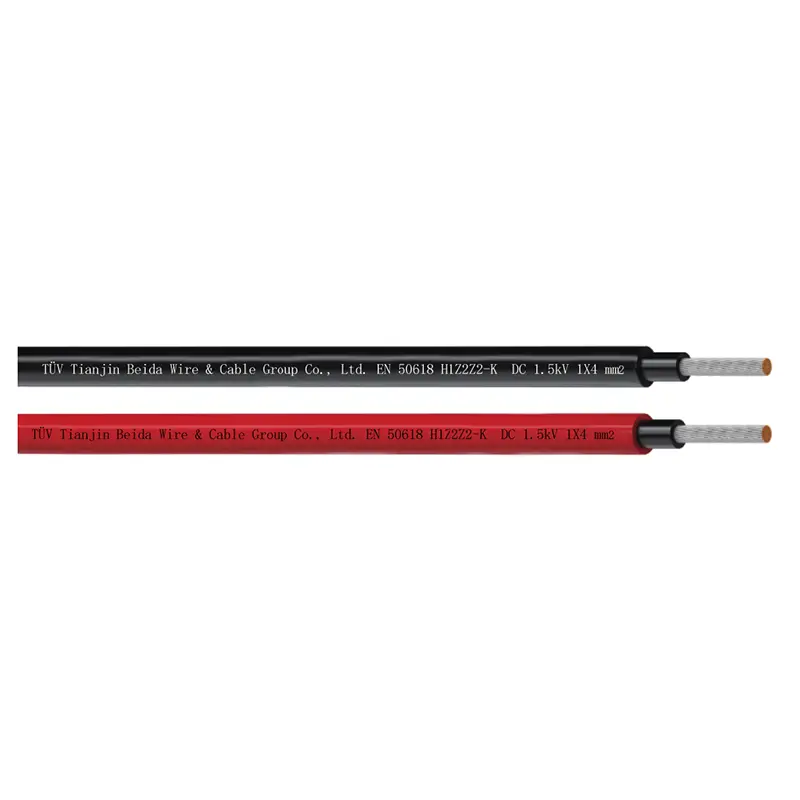

Produktbeskrivning

Beida TUV-certifierad solcellskabel övervinner externa miljöutmaningar. Genom att använda förtennad syrefri koppar av hög renhet och en speciell strandningsprocess, har den lågt motstånd och utmärkt duktilitet, vilket effektivt minskar instabilitet i kraftöverföringen och strömfluktuationer. Isoleringen och manteln är gjorda av bestrålad tvärbunden polytetrafluoreten (PTFE), som överensstämmer med internationella standarder som IEC 62930 och EN 50618. Den tål extrema temperaturskillnader från -40℃ till 120℃, samtidigt som den uppvisar stark motståndskraft mot höga temperaturer och alkaliska skador, skador och syra. Efter lampåldringstester uppfyller dess draghållfasthetsretention standarder, vilket gör det möjligt för den att motstå sträng klimatövervakning i öknar, hög- och lågspänningsområden och kustområden.

För att möta kraven på hög mekanisk prestanda har kablarna en dubbelskiktsisolering och en skyddande struktur, med vissa modeller utrustade med ståltejprustning. De uppvisar enastående motståndskraft mot tryck och stötar, vilket gör dem lämpliga för olika läggningsmetoder såsom direkt nedgrävning, överliggande installation och installation av rörledningar, vilket effektivt förhindrar konstruktionsskador och angrepp av gnagare. Alla produkter har genomgått flamskyddstestning och uppfyller relevanta säkerhetsstandarder. De producerar låg rök- och halogenfri förbränning, förhindrar effektivt brandspridning och ger en robust säkerhetsbarriär för solcellssystem.

Tuv Certified Photovoltaic Cable

Standard och godkännande

● EN 50618 (H1Z2Z2-K) ;

● PV-1F enligt 2PfG 1169/08.2007

Kabelkonstruktion

● Ledare: Trådad förtennad kopparledare enligt DIN VDE 0295 och IEC 60228 klass 5

● Isolering: Elektronstråle tvärbunden, halogenfri och flamskyddad blandning, svart

● Mantel: Elektronstråle tvärbunden, LSZH och flamskyddsmedel, svart och röd.

Tekniska egenskaper

● Märkspänning Uo/U: 1/1 kV AC; 1,5/1,5 kV DC; Maximal tillåten DC-spänning: 1,8 kV DC (ledare/ledare, ojordat system, krets ej belastad.

●Omgivningstemperatur: -40℃~+90℃

●Maximal temperatur vid ledare:120℃(20000h) enligt IEC/EN 60216-1, kortslutningstemperatur:250℃/5 sek

●Termiskt uthållighetstest: Enligt EN60216-2 (temperaturindex +120 ℃)

●Fukt-värmebeständighet: Enligt EN 50618, tabell 2 med 85 % luftfuktighet (test enligt EN 60068-2-78)

●Minsta böjningsradie: 4XOD (fast), 5XOD (böjande)

● Draghållfasthet och förlängning av isolering och mantel: Uppfyller kraven i EN 50618 och 2PfG 1169

● Förväntad användningstid: 25 år

● Ovalitet:≤15 %

● Brandprestanda enligt EN50265-2-1, IEC 60332-1, Låg rökemission enligt EN 61034-2(Ljusgenomsläpplighet ≥60%), Halogenfri enligt EN 50525-1, Annex B.

”Låg korrosivitet hos gaser enligt EN 50267-2-2, IEC 60754-2

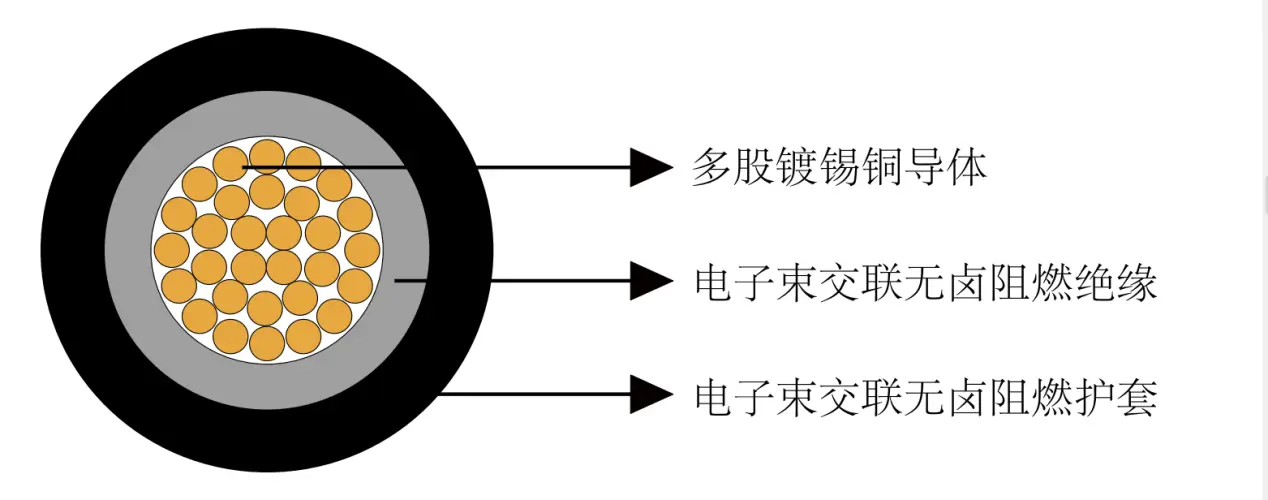

Strukturritning

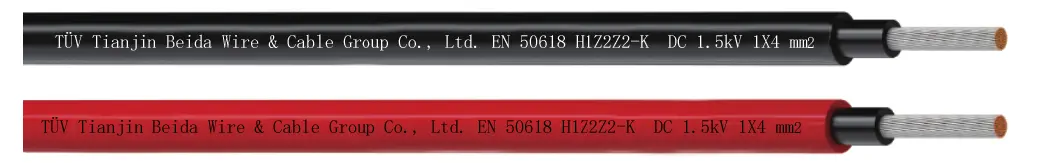

Tuv Certified Photovoltaic Cable

Kabelparameter

6.1 PV1-F (2Pfg 1169/08.2007)

PV1-F 2Pfg 1169/08.2007
Antal kärnor X Nominell Tvärsnitt	Antal Stranding	Nominell ledardiameter	Nominell isoleringstjocklek	Nominell manteltjocklek	Nominell total diameter	Nominell Vikt
Nr X mm2	n/mm	mm	mm	mm	mm	kg/km
1×2,5	48/0,24	1.91	0.7	0.67	4.7	41.8
1×4	55/0,285	2.44	0.7	0.67	5.2	57.3
1×6	84/0,285	3.01	0.7	0.67	5.8	77.5
1×10	73/0,40	4.54	0.7	0.8	7.5	127.1

6.2 H1Z2Z2-K (EN 50618)

H1Z2Z2-K EN 50618
Antal kärnor X Nominell Tvärsnitt	Antal Stranding	Nominell ledardiameter	Nominell isoleringstjocklek	Nominell manteltjocklek	Nominell total diameter	Nominell Vikt
n X mm²	n/mm	mm	mm	mm	mm	kg/km
1×2,5	48/0,24	1.91	0.7	0.8	4.9	44.8
1×4	55/0,285	2.44	0.7	0.8	5.4	60.6
1×6	84/0,285	3.01	0.7	0.8	6	81.2
1×10	73/0,40	4.54	0.7	0.8	7.5	127.1

Ledarmotstånd och strömkapacitet vid 20 ℃

Tvärsnitt	Maximalt ledarmotstånd vid 20 ℃	Maximalt isoleringsmotstånd vid 20 ℃	Maximalt isoleringsmotstånd vid 90 ℃	Aktuell bärförmåga
Tvärsnitt	Maximalt ledarmotstånd vid 20 ℃	Maximalt isoleringsmotstånd vid 20 ℃	Maximalt isoleringsmotstånd vid 90 ℃	Enkel kabel fri i luft	Enkel kabel på ytor	2 belastade kablar intill ytor
mm2	Ω/km	MΩ.km	MΩ.km	A	A	A
2.5	8.21	691	0.691	41	39	33
4	5.09	579	0.579	55	52	44
6	3.39	499	0.499	70	67	57
10	1.95	424	0.424	98	93	79
