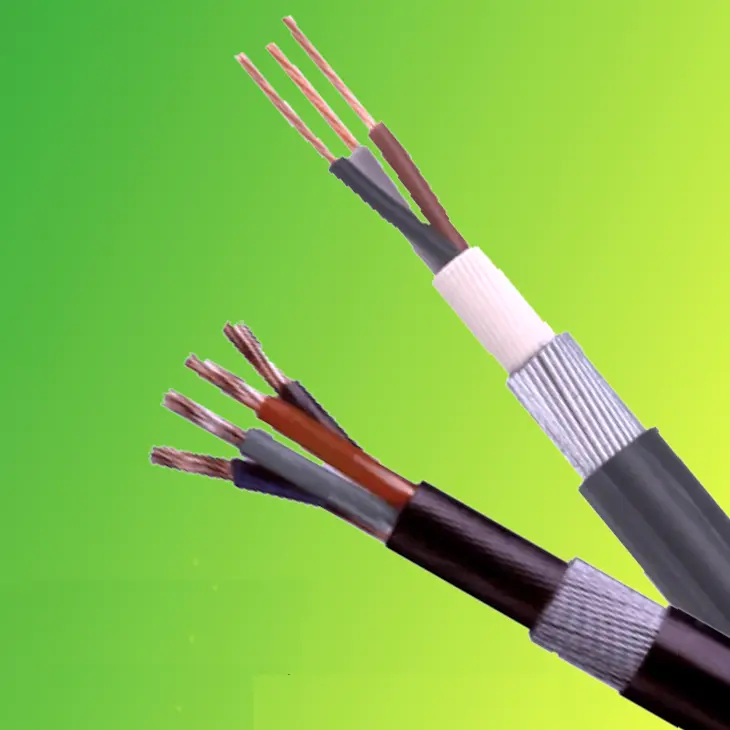

BS 6724 Strömkabel

För att få fabriksdirekta priser på BS 6724 strömkabel kan du välja Beida som din leverantör. Denna typ av kabel överensstämmer med brittiska standarder och kan användas för strömförsörjning och styrledningar. Kabeln är skyddad av en halogenfri, rökfattig mantel. I händelse av brand producerar denna kabel väldigt lite rök och röken är giftfri. Den är lämplig för användning i tätbefolkade områden och kan installeras i byggnader eller begravas direkt under jord.

Skicka förfrågan

Produktbeskrivning

Beida är en professionell leverantör av kablar och ledningar i Kina. När det gäller produktstruktur använder vår BS 6724 strömkabel tvärbunden polyeten (XLPE) isolering och en halogenfri, rök låg polyolefinmantel, kombinerat med ett galvaniserat ståltrådsskyddsskikt, vilket bildar ett flerskiktigt skyddssystem. Det halogenfria, rökfattiga höljet har betydande säkerhetsfördelar; när den utsätts för brand frigör den inte bara extremt låga mängder rök, vilket minskar rökens påverkan på omgivande ljustransmission och säkerställer utrymningssynlighet, utan producerar också giftfri och icke-frätande rök, vilket förhindrar sekundära skador och till fullo uppfyller säkerhetsbehoven i tätbefolkade områden.

Kablarna finns i en mängd olika specifikationer, från enkelkärna till 48 kärnor. Ledarna är gjorda av högkvalitativ glödgat koppar, som erbjuder utmärkt ledningsförmåga. Isoleringsskiktet har hög isoleringshållfasthet och har genomgått spänningstestning för att säkerställa säker drift. Oavsett om det gäller kraftöverföring i industrianläggningar, ledningar i höghus eller kraftdistribution i underjordiska rörledningar, ger Tianjin Beida BS 5467 kraftkablar tillförlitliga lösningar och bygger en solid säkerhetsbarriär för kraftöverföring med professionell kvalitet.

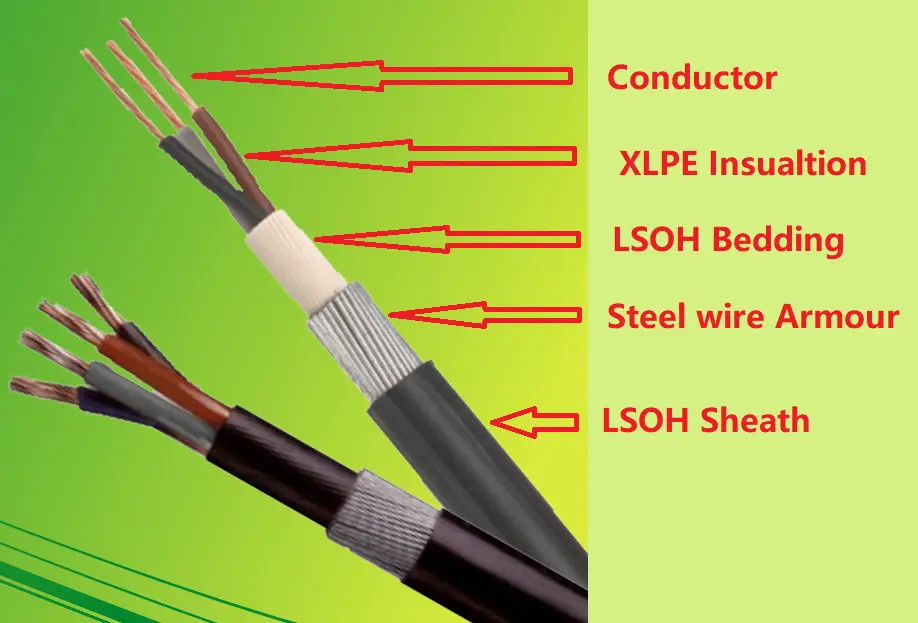

Produktstruktur

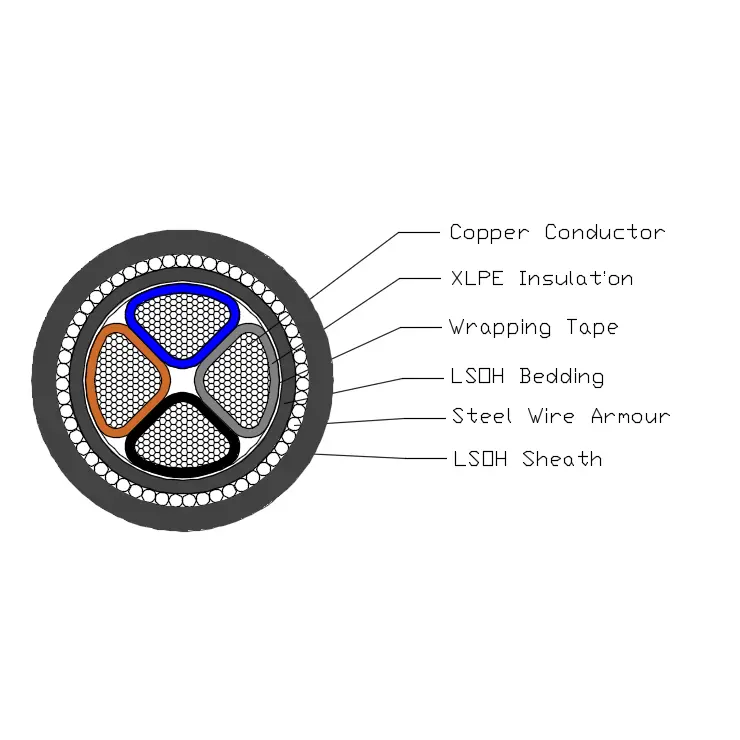

BS 6724 strömkabel består av en T1R kopparledare, XLPE-isolering, PVC-sängkläder, ståldämmare och LSOH-mantel.

Ledare: Solid koppar- eller aluminiumledare, cirkulär eller formad, klass 2 enligt BS EN 60228.

Isolering: XLPE Typ GP8 enligt BS 7655-1.3

Kärnfärg: 1 kärna: lånad eller blå

2 kärnor: Born, blå

3 kärnor: Born, svart, Grå

4 kärnor: blå, född, svart, grå

5 kärnor: grön/gul, blå, borrad, svart, grå

Över 5 coes: vita kärnor med svart nummer

Sängkläder: Sängarna ska vara extruderade LSOH-polymermaterial som överensstämmer med kabelns driftstemperatur.

Armering av ståltråd: Kabel med enkel kärna: armering av aluminiumtråd

Flerkärnig kabel: ståltrådsskydd

Ytterhölje: Manteln ska vara extruderat LSOH-material specificerat i BS 7655-6.1.

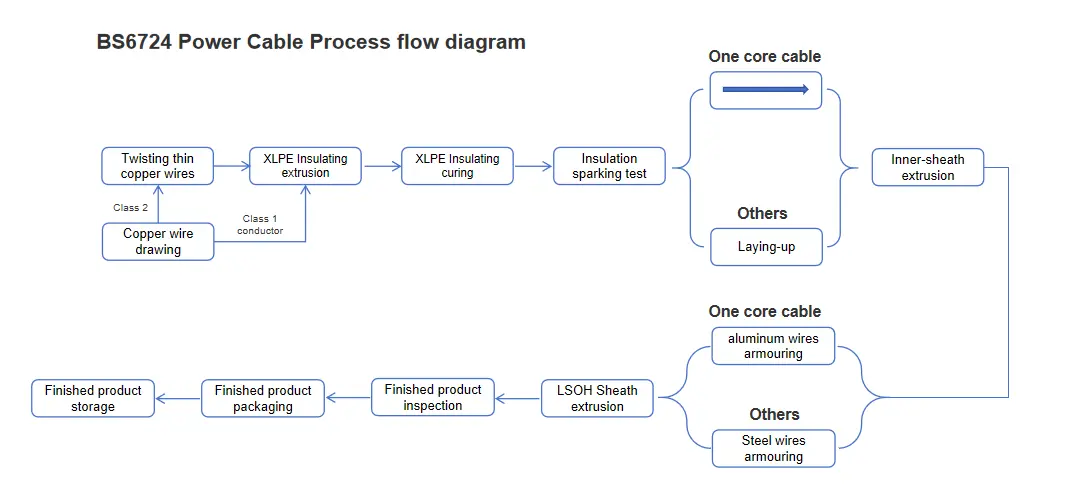

Processflödesdiagram

Prestandaparameter

BS 6724 strömkabel har en märkspänning på 600/1000kV, vilket lätt lindrar högspänningsdriftskraven för fordon. Den klarade ett rigoröst 5-minuters stresstest med 3,5 kV spänning utan något genombrott, vilket visade stabil och pålitlig isoleringsprestanda.

Produkten har ett brett driftstemperaturområde, från 0℃ till +90℃. Även i extrema högtemperaturmiljöer kan den motstå temperaturer upp till +250 ℃ under kortslutningsförhållanden, vilket gör den lämplig för olika VGA-applikationer.

Den är extremt flexibel, med en minsta böjradie på 12 gånger dess ytterdiameter, vilket möjliggör flexibel och enkel kabeldragning, oavsett installationsutrymme. Dessutom uppfyller dess ljusemissionsnivå BS EN 60332-1-2 standarder, dess halogenfria prestanda är certifierad av IEC 60754 och EN 50267, och dess rökdensitet uppfyller kraven IEC 61034 och EN 50268, vilket maximerar dess säkerhet och miljövänlighet.

Strukturstorlek

Maximalt motstånd för ledare och pansar
för enkelledarkabel vid 20 ℃
Typ	Max motstånd vid 20 ℃
Nominell tvärsnittsarea för ledaren	Dirigent		Armering av aluminiumtråd
Nominell tvärsnittsarea för ledaren	Koppar	Aluminium	Kablar med tvinnad kopparledare	Kablar med tvinnad aluminiumledare
mm²	Ω／km	Ω／km	Ω／km	Ω／km
50	0.387	0.641	1.30	1.40
70	0.268	0.443	0.75	0.84
95	0.193	0.32	0.67	0.75
120	0.153	0.253	0.61	0.69
150	0.124	0.206	0.42	0.47
185	0.0991	0.164	0.38	0.42
240	0.0754	0.125	0.34	0.38
300	0.0601	0.100	0.31	0.35
400	0.0470	—	0.22	—
500	0.0366	—	0.20	—

Maximalt motstånd för ledare och pansar
för kabel från 2 till 5 ledare vid 20 ℃
Typ	Max motstånd vid 20 ℃
Nominell tvärsnittsarea för ledaren	Dirigent		Pansar av ståltråd
	Koppar	Aluminium	Kablar med tvinnad kopparledare
	Koppar	Aluminium	2 kärnor	3 kärnor	4 kärnor	5 kärnor
mm²	Ω／km	Ω／km	Ω／km	Ω／km	Ω／km	Ω／km
1.5	12.1	—	10.20	9.50	8.80	8.20
2.5	7.41	—	8.80	8.20	7.70	6.80
4	4.61	—	7.90	7.50	6.80	6.20
6	3.08	—	7.00	6.70	4.30	3.90
10	1.83	—	6.00	4.00	3.70	3.40
16	1.15	1.91	3.70	3.50	3.10	2.20
25	0.727	1.20	3.70	2.50	2.30	1.80
35	0.524	0.868	2.60	2.30	2.00	1.60
50	0.387	0.641	2.30	2.00	1.80	1.10
70	0.268	0.443	2.00	1.80	1.20	0.94
95	0.193	0.32	1.40	1.30	1.10	—
120	0.153	0.253	1.30	1.20	0.76	—
150	0.124	0.206	1.20	0.78	0.68	—
185	0.0991	0.164	0.82	0.71	0.61	—
240	0.0754	0.125	0.73	0.63	0.54	—
300	0.0601	0.100	0.67	0.58	0.49	—
400	0.0470	—	0.59	0.52	0.35	—

Strömbärande kapacitet i ampere（A）

Märkspänning 0,6/1kV XLPE-isoleringsströmkabel
strömförande kapacitet i ampere（A）
Omgivningstemperatur：i luft：40℃，i mark：25℃
Ledartemperatur: 90 ℃
Jordens termiska motståndskoefficient：1,0k·m/W
Typ	CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/AWA/PVC, AL/XLPE/PVC/AWA/PVC				CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/SWA/PVC, AL/XLPE/PVC/SWA/PVC
Antal kärnor	Enkel kärna				Flera kärnor
Tvärsnittsarea,mm²	I luften		I marken		I luften		I marken
Tvärsnittsarea,mm²	Cu	Al	Cu	Al	Cu	Al	Cu	Al
1.5	27	—	40	—	21	—	27	—
2.5	37	28	54	41	26	21	33	27
4	51	39	72	56	34	26	43	32
6	65	52	92	74	44	35	56	42
10	92	70	125	95	56	45	70	54
16	120	94	165	130	77	59	94	69
25	160	120	215	165	100	78	120	90
35	195	150	260	200	130	100	155	115
50	240	185	315	240	160	125	185	135
70	300	235	390	300	195	150	220	165
95	370	285	470	365	245	190	270	200
120	430	335	540	415	300	230	320	240
150	495	385	605	470	350	270	365	275
185	575	445	690	535	400	310	410	310
240	680	530	805	625	465	360	465	355
300	790	610	905	705	550	430	540	410
400	925	725	1045	815	—	—	—	—
500	1075	845	1185	935	—	—	—	—
630	1245	995	1345	1075	—	—	—	—
Obs: Pansringen av enkärniga kablar är gjord av icke-magnetiska material.
