BS 5467 strömkabel

Köp BS 5467 strömkabel från Tianjin Beida-fabriken, vi kan erbjuda direkta fabrikspriser. Denna typ av kabel överensstämmer med brittiska standarder och kan användas för strömförsörjning och styrledningar. Den är skyddad av stålvajerpansar och tål vissa drag- och tryckkrafter. Den kan användas i byggnader eller begravas direkt under jorden.

Skicka förfrågan

Produktbeskrivning

Denna BS 5467 standardströmkabel är väldesignad och fullt funktionell, lämplig för både strömförsörjning och styrledningar, vilket ger en stabil och pålitlig kraftöverföringslösning för olika industriella och civila applikationer. Dess unika ståltrådsrustning är en stor höjdpunkt. Denna design förbättrar inte bara kabelns mekaniska hållfasthet, gör det möjligt för den att motstå drag- och tryckkrafter och effektivt motstå yttre fysiska skador, utan förbättrar också avsevärt dess hållbarhet och livslängd, vilket bibehåller stabil drift även i tuffa miljöer.

Tianjin Beidas BS 5467 strömkabel har också utmärkt miljöanpassning. Oavsett om det är för inre ledningar i höghus eller komplexa underjordiska projekt, den här kabeln hanterar allt med lätthet. Inuti byggnader integreras den sömlöst i olika inredningsstilar, och erbjuder både estetik och praktiska egenskaper; När den begravs under jord säkerställer dess överlägsna korrosions- och vattenbeständighet att kabeln förblir opåverkad av miljöfaktorer under långvarig nedgrävning, vilket ger kontinuerlig och stabil kraftöverföring.

Produktstruktur

Bs 5467 Power Cable

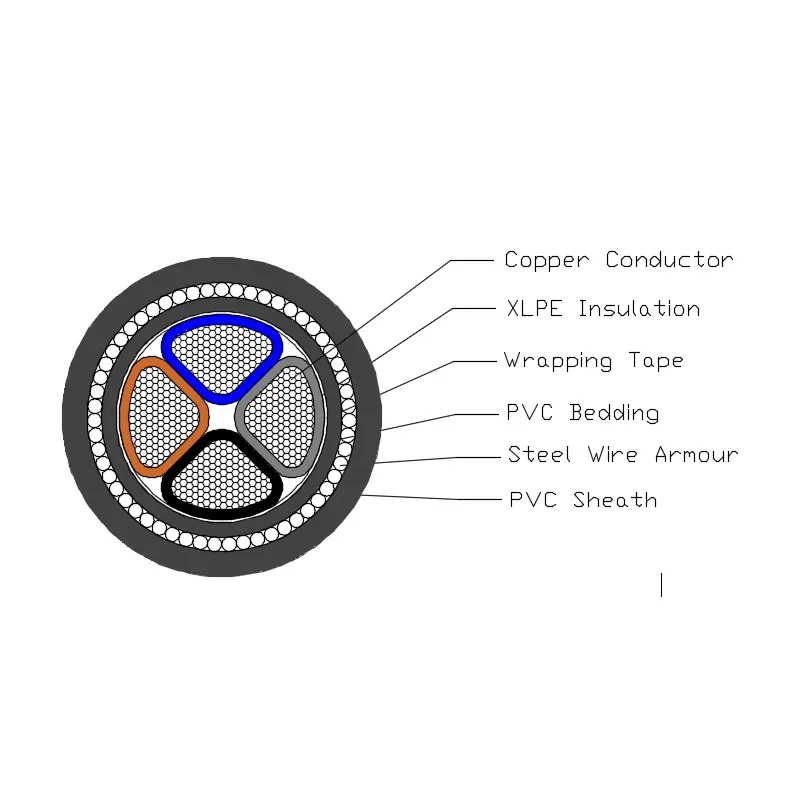

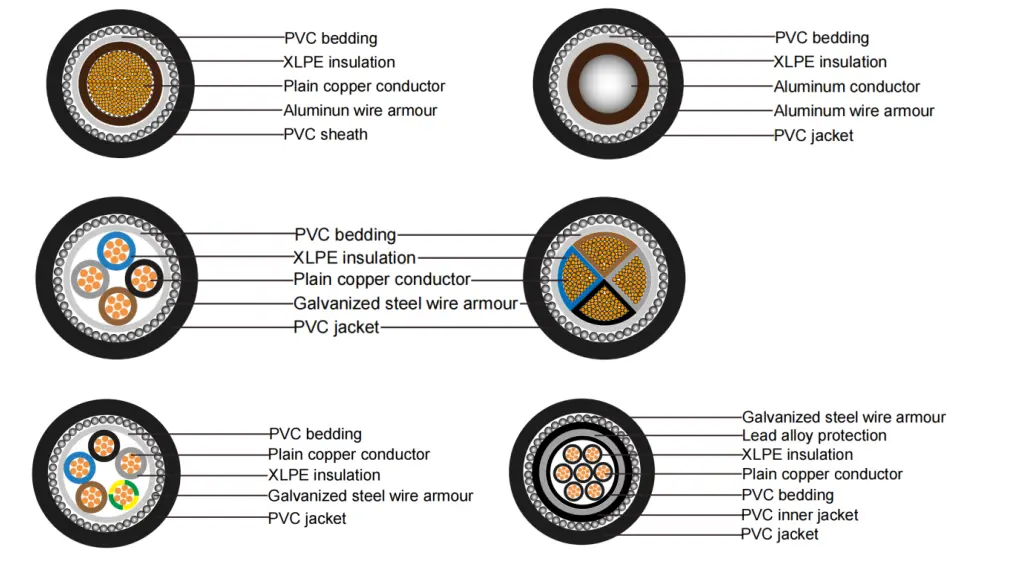

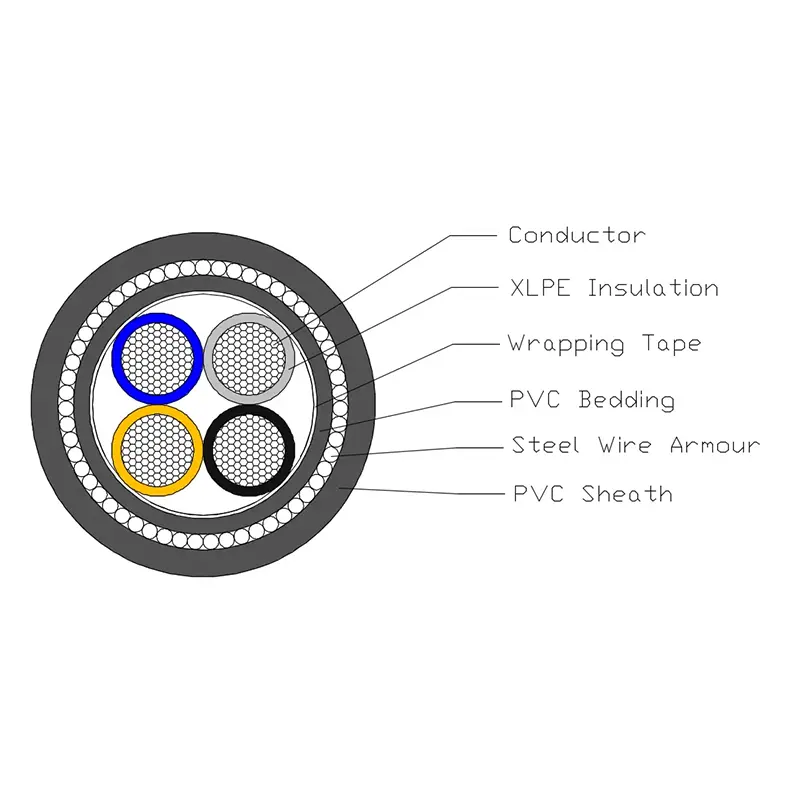

XLPE-isolerad PVC-mantlad SWA-strömkabel består av en T1R-kopparledare, XLPE-isolering, PVC-sängkläder, ståldämmare och PVC-mantel.

Ledare: Solid koppar- eller aluminiumledare, cirkulär eller formad, klass 2 enligt BS EN 60228.

Isolering: XLPE Typ GP8 enligt BS 7655-1.3

Kärnfärg: 1 kärna: lånad eller blå

2 kärnor: Born, blå

3 kärnor: Born, svart, Grå

4 kärnor: blå, född, svart, grå

5 kärnor: grön/gul, blå, borrad, svart, grå

Över 5 coes: vita kärnor med svart nummer

Sängkläder: Sängarna ska vara extruderade polymermaterial som överensstämmer med kabelns driftstemperatur.

Armering av ståltråd: Kabel med enkel kärna: armering av aluminiumtråd

Flerkärnig kabel: ståltrådsskydd

Ytterhölje: Höljet ska vara extruderat PVC-material enligt typ 9 specificerat i BS 7655-4.2.

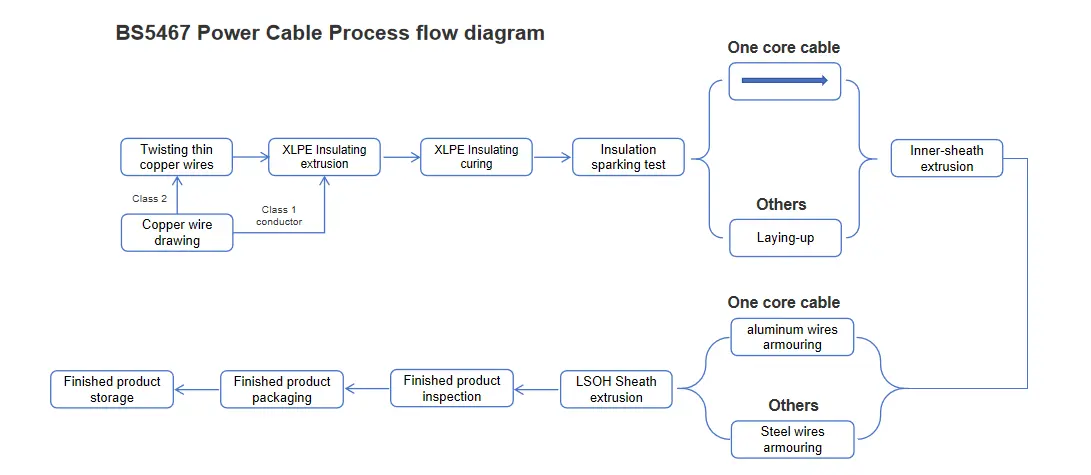

Processflödesdiagram

Bs 5467 Power Cable

Prestandaparameter

BS 5467 Power Cable har tydligt definierade elektriska och fysiska prestandaparametrar. Dess märkspänning är inställd på två nivåer: 600kV och 1000kV, vilket uppfyller spänningskraven i olika scenarier. I elektriska säkerhetstester klarade produkten en testspänning på 3,5 kV i 5 minuter utan något genombrott, vilket till fullo visar tillförlitligheten hos dess elektriska isoleringsprestanda. När det gäller temperaturanpassningsförmåga har denna produkt ett brett driftstemperaturområde och kan fungera stabilt i miljöer från 0 ℃ till +90 ℃. Samtidigt kan dess kortslutningstemperatur nå +250 ℃, vilket visar utmärkt motstånd mot höga temperaturer. Dessutom har denna produkt enastående flexibilitet, med en minsta böjradie på 12 gånger dess ytterdiameter, vilket underlättar installation och kabeldragning i olika komplexa miljöer. När det gäller flamskydd, uppfyller denna produkt BS EN 60332-1-2 flamskyddsklassificeringsstandard, vilket effektivt minskar brandrisken.

Kabeltest

Rutinmässiga kabeltester

Motståndstest för ledarens likström: Genomför likströmsresistanstestet för ledaren vid 20ºC. Det uppmätta DC-resistansvärdet för ledaren måste strikt överensstämma med de relevanta kraven i avsnitt 2 i standarden BS EN 60228.

Elektrisk kabelspänningstest: Anbringa en spänning på 3500V på kabeln i 5 minuter. Under denna process bör kabeln inte uppleva något haveri.

Provtagningstester

Inspektion av ledarstruktur: Ledarstrukturen måste helt uppfylla de tekniska kraven som specificeras i BS EN 60228.

Dimensionell inspektion: Måtten på kabelns isolering, innerfoder, trådskydd och mantel måste alla uppfylla de specifika kraven i tabell 3 i BS 5467.

Förbränningstest med enkel kabel: Resultaten av bränntestet för en kabel måste uppfylla kraven i BS EN 60332-1-2.

Typprovning

Isoleringsprestanda: Kabelns isoleringsprestanda ska uppfylla de krav som anges i BS 7655-1-3.

Innerfoderprestanda: Innerfodrets prestanda ska uppfylla de relevanta kraven i paragraf 9.2 i BS 5467.

Höljets prestanda: Höljets prestanda ska uppfylla de krav som specificeras i BS 7655-4-2.

Kompatibilitetstestning: Resultaten av kompatibilitetstestet ska uppfylla kraven i bilaga C till BS 5467.

Isolationskrymptest: Isolationskrymptestet ska uppfylla kraven i paragraf 18.3 i BS 5467, och testmetoden ska utföras enligt BS EN 60811-502.

Mantelkrympningstest: Mantelkrympningstestet ska uppfylla kraven i paragraf 18.6 i BS 5467.

Mantelrivhållfasthetstest: Mantelrivhållfasthetstestet ska uppfylla kraven i bilaga D till BS 5467.

Strukturstorlek

Maximalt motstånd för ledare och pansar
för enkelledarkabel vid 20 ℃
Typ	Max motstånd vid 20 ℃
Nominell tvärsnittsarea för ledaren	Dirigent		Armering av aluminiumtråd
Nominell tvärsnittsarea för ledaren	Koppar	Aluminium	Kablar med tvinnad kopparledare	Kablar med tvinnad aluminiumledare
mm²	Ω／km	Ω／km	Ω／km	Ω／km
50	0.387	0.641	1.30	1.40
70	0.268	0.443	0.75	0.84
95	0.193	0.32	0.67	0.75
120	0.153	0.253	0.61	0.69
150	0.124	0.206	0.42	0.47
185	0.0991	0.164	0.38	0.42
240	0.0754	0.125	0.34	0.38
300	0.0601	0.100	0.31	0.35
400	0.0470	—	0.22	—
500	0.0366	—	0.20	—

Maximalt motstånd för ledare och pansar
för kabel från 2 till 5 ledare vid 20 ℃
Typ	Max motstånd vid 20 ℃
Nominell tvärsnittsarea för ledaren	Dirigent		Pansar av ståltråd
	Koppar	Aluminium	Kablar med tvinnad kopparledare
	Koppar	Aluminium	2 kärnor	3 kärnor	4 kärnor	5 kärnor
mm²	Ω／km	Ω／km	Ω／km	Ω／km	Ω／km	Ω／km
1.5	12.1	—	10.20	9.50	8.80	8.20
2.5	7.41	—	8.80	8.20	7.70	6.80
4	4.61	—	7.90	7.50	6.80	6.20
6	3.08	—	7.00	6.70	4.30	3.90
10	1.83	—	6.00	4.00	3.70	3.40
16	1.15	1.91	3.70	3.50	3.10	2.20
25	0.727	1.20	3.70	2.50	2.30	1.80
35	0.524	0.868	2.60	2.30	2.00	1.60
50	0.387	0.641	2.30	2.00	1.80	1.10
70	0.268	0.443	2.00	1.80	1.20	0.94
95	0.193	0.32	1.40	1.30	1.10	—
120	0.153	0.253	1.30	1.20	0.76	—
150	0.124	0.206	1.20	0.78	0.68	—
185	0.0991	0.164	0.82	0.71	0.61	—
240	0.0754	0.125	0.73	0.63	0.54	—
300	0.0601	0.100	0.67	0.58	0.49	—
400	0.0470	—	0.59	0.52	0.35	—

Strömbärande kapacitet i ampere（A）

Märkspänning 0,6/1kV XLPE-isoleringsströmkabel
strömförande kapacitet i ampere（A）
Omgivningstemperatur：i luft：40℃，i mark：25℃
Ledartemperatur: 90 ℃
Jordens termiska motståndskoefficient：1,0k·m/W
Typ	CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/AWA/PVC, AL/XLPE/PVC/AWA/PVC				CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/SWA/PVC, AL/XLPE/PVC/SWA/PVC
Antal kärnor	Enkel kärna				Flera kärnor
Tvärsnittsarea,mm²	I luften		I marken		I luften		I marken
Tvärsnittsarea,mm²	Cu	Al	Cu	Al	Cu	Al	Cu	Al
1.5	27	—	40	—	21	—	27	—
2.5	37	28	54	41	26	21	33	27
4	51	39	72	56	34	26	43	32
6	65	52	92	74	44	35	56	42
10	92	70	125	95	56	45	70	54
16	120	94	165	130	77	59	94	69
25	160	120	215	165	100	78	120	90
35	195	150	260	200	130	100	155	115
50	240	185	315	240	160	125	185	135
70	300	235	390	300	195	150	220	165
95	370	285	470	365	245	190	270	200
120	430	335	540	415	300	230	320	240
150	495	385	605	470	350	270	365	275
185	575	445	690	535	400	310	410	310
240	680	530	805	625	465	360	465	355
300	790	610	905	705	550	430	540	410
400	925	725	1045	815	—	—	—	—
500	1075	845	1185	935	—	—	—	—
630	1245	995	1345	1075	—	—	—	—
Obs: Pansringen av enkärniga kablar är gjord av icke-magnetiska material.
