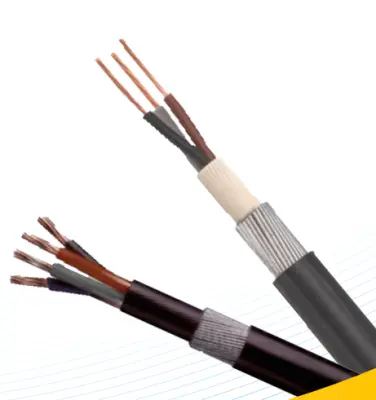

BS 6346 strömkabel

Tianjin Beida är en Kina BS 6346 strömkabel tillverkare och leverantör. Denna typ av kabel kan användas för strömförsörjning och styrledningar i lågspänningssystem. Kabeln är isolerad och mantlad av PVC och skyddad av ståltrådsskydd. Kabeln tål spänningar och tryck. Den kan installeras i byggnader eller begravas direkt under jord.

Skicka förfrågan

Produktbeskrivning

Som en professionell tillverkare antar Beidas BS 6346-strömkabel avancerade PVC-isolerings- och mantelmaterial, med ståltrådskonstruktion, som effektivt kan motstå yttre spänningar och tryck för att säkerställa långtidsstabil drift av kabeln. BS 6346 strömkablar erbjuder en hög nivå av säkerhet och stabilitet, oavsett om de är installerade i byggnader eller nedgrävda direkt under jord. Dess kopparledare, PVC-kudde och ståltrådskonstruktion gör att kabeln tål fysiskt tryck i komplexa miljöer, säkerställer normal drift av kraftsystem och löser problemet med att traditionella kraftkablar lätt skadas i tuffa miljöer.

Produktstruktur

Bs 6346 Power Cable

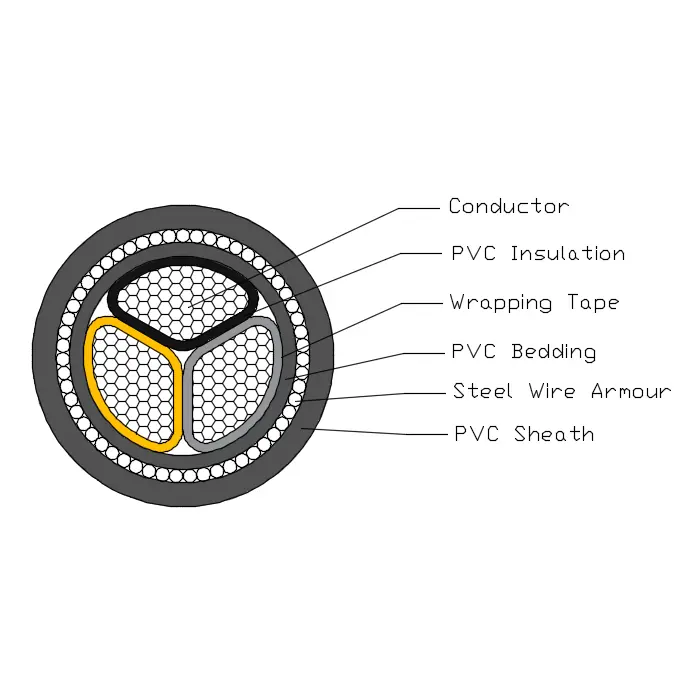

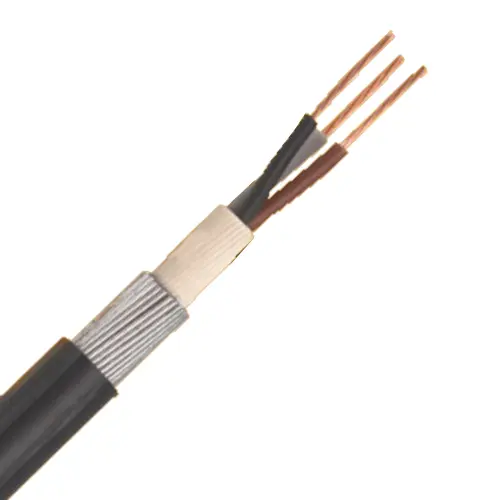

BS 6346 strömkabel består av en T1R kopparledare, PVC-isolering, PVC-sängkläder, ståldämmare och PVC-mantel.

Ledare: Solid koppar- eller aluminiumledare, cirkulär eller formad, klass 2 enligt BS EN 60228.

Isolering: PVC Typ GP8 enligt BS 7655-1.3

Kärnfärg: 1 kärna: lånad eller blå

2 kärnor: Born, blå

3 kärnor: Born, svart, Grå

4 kärnor: blå, född, svart, grå

5 kärnor: grön/gul, blå, borrad, svart, grå

Över 5 coes: vita kärnor med svart nummer

Sängkläder: Sängarna ska vara extruderade LSOH-polymermaterial som överensstämmer med kabelns driftstemperatur.

Armering av ståltråd: Kabel med enkel kärna: armering av aluminiumtråd

Flerkärnig kabel: ståltrådsskydd

Ytterhölje: Höljet ska vara extruderat PVC Typ TM1-material specificerat i BS 7655.

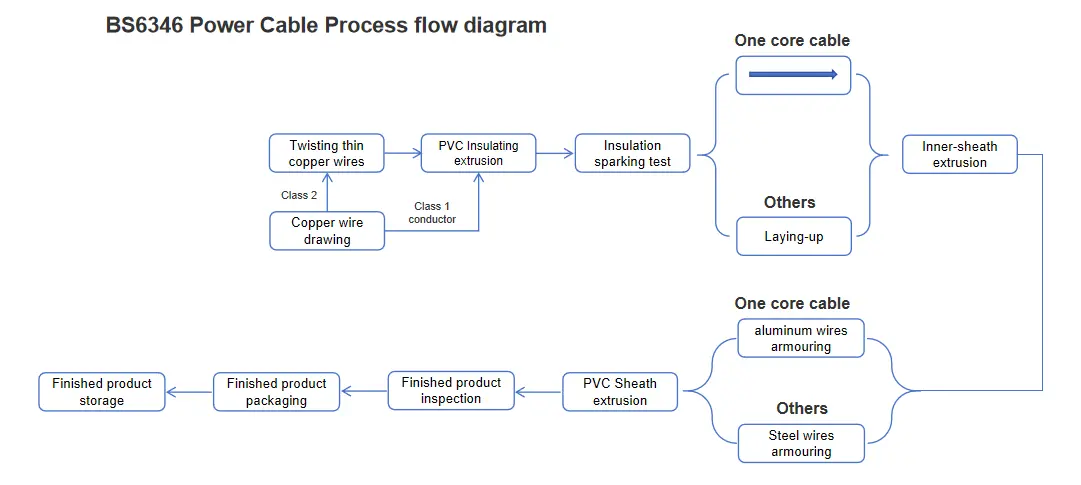

Processflödesdiagram

Bs 6346 Power Cable

Prestandaparameter

Märkspänning: 600/1000kV

Testspänning: 3,5 kV under 5 minuter

Arbetstemperatur: 0ºC till +60ºC

Kortslutningstemperatur: +160 ºC

Minsta böjningsradie: 12* OD;

Flamskyddsmedel: BS EN 60332-1-2

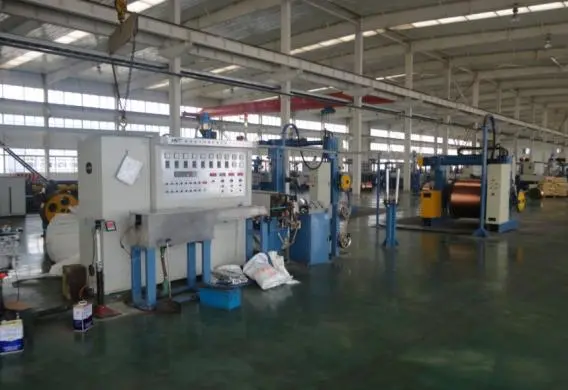

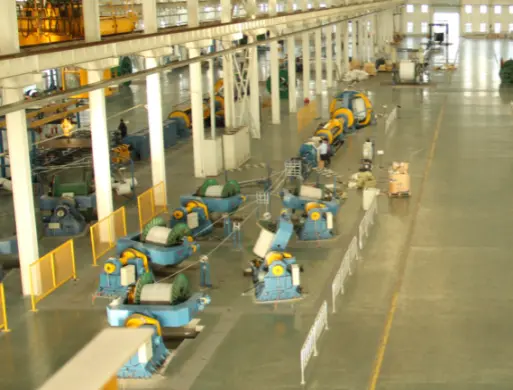

produktions- och inspektionsutrustning

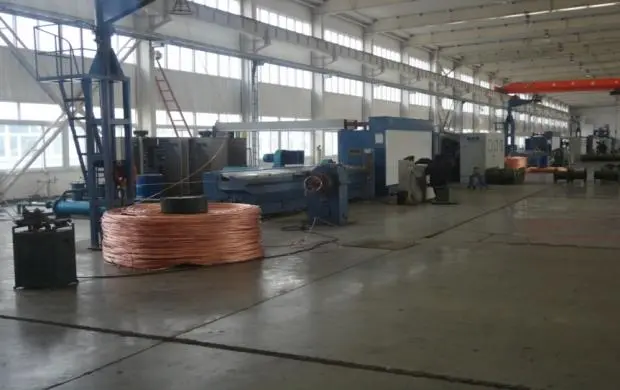

ritmaskin

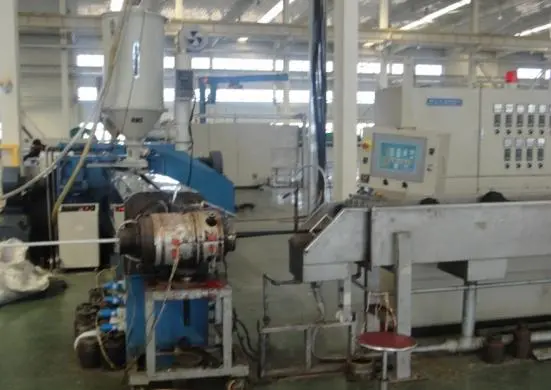

isoleringsextruder

kabelformare

höljesextruder

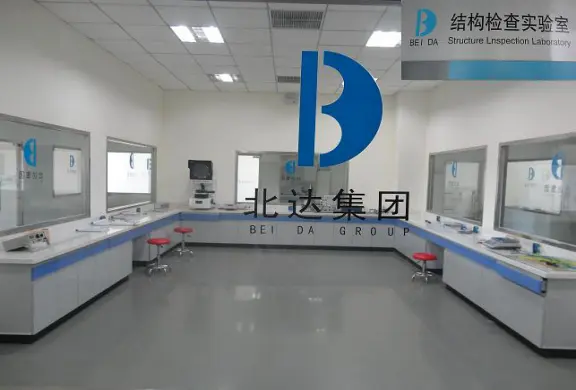

laboratorium för strukturella och elektriska prestanda

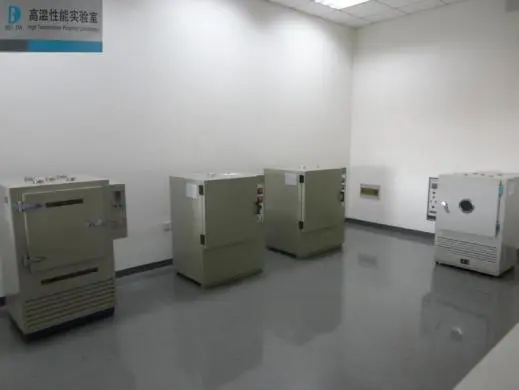

värmeåldringskammare

Strömbärande kapacitet i ampere（A）

Märkspänning 0,6/1kV PVC-isolering kraftkabel strömförande kapacitet i ampere（A）Omgivningstemperatur：i luft：40℃，i jord：25℃ Ledartemperatur：70℃ Jordvärmemotståndskoefficient：1.0k·m/W
Märkspänning 0,6/1kV PVC-isolering kraftkabel strömförande kapacitet i ampere（A）Omgivningstemperatur：i luft：40℃，i jord：25℃ Ledartemperatur：70℃ Jordvärmemotståndskoefficient：1.0k·m/W
Typ	CU/PVC/PVC, AL/PVC/PVC, CU/PVC/PVC/STA/PVC, AL/PVC/PVC/STA/PVC, CU/PVC/PVC/AWA/PVC, AL/PVC/PVC/AWA/PVC				CU/PVC/PVC, AL/PVC/PVC, CU/PVC/PVC/STA/PVC, AL/PVC/PVC/STA/PVC, CU/PVC/PVC/SWA/PVC, AL/PVC/PVC/SWA/PVC
Antal kärnor	Enkel kärna				Flera kärnor
Tvärsnittsarea,mm²	I luften		I marken		I luften		I marken
Tvärsnittsarea,mm²	Cu	Al	Cu	Al	Cu	Al	Cu	Al
1.5	24	—	29	—	15	—	19	—
2.5	31	24	38	30	19	13	27	19
4	41	32	49	39	25	19	36	27
6	52	42	61	50	33	26	47	35
10	72	55	83	64	41	34	58	46
16	95	73	105	83	57	44	78	58
25	120	96	135	105	76	59	100	76
35	150	115	160	125	98	76	130	98
50	180	140	195	150	115	90	155	115
70	230	175	240	185	145	110	185	145
95	280	215	285	220	180	140	225	170
120	325	250	325	250	225	175	270	205
150	375	290	365	285	260	200	310	235
185	430	335	415	320	300	230	350	265
240	510	395	480	375	345	270	395	300
300	585	455	545	425	390	305	445	350
400	690	540	625	490	—	—	—	—
500	800	630	710	560	—	—	—	—
630	920	740	810	645	—	—	—	—
Obs: Pansringen av enkärniga kablar är gjord av icke-magnetiska material.
