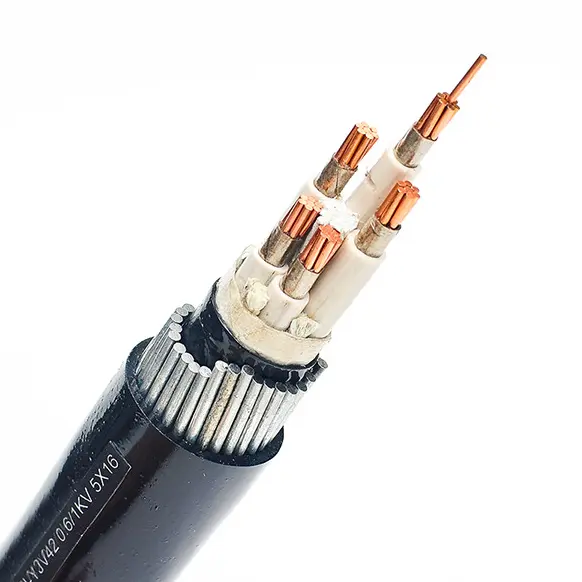

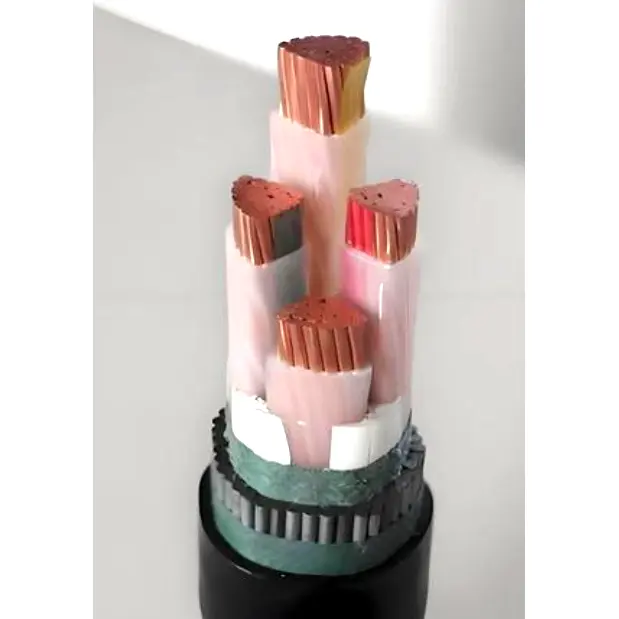

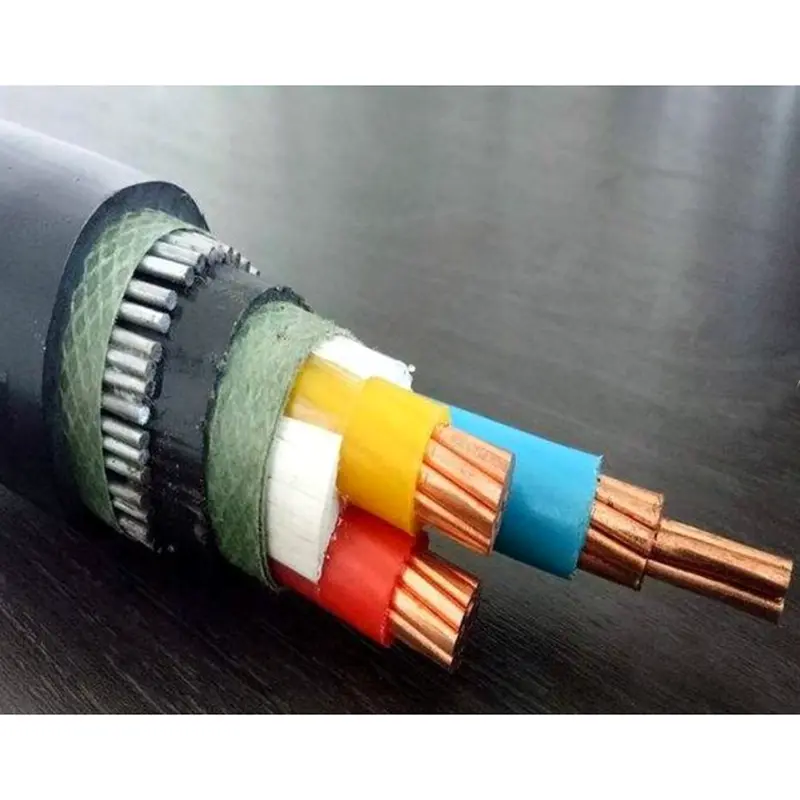

XLPE-isolerad PVC-mantlad SWA-strömkabel

XLPE-isolerad PVC-mantlad SWA-strömkabel består av en T1R-kopparledare, XLPE-isolering, PVC-omslagstejp Ståldämmare och PVC-mantel.

Vanliga kabeltyper är YJV32, ZC-YJV32, ZB-YJV 32, ZA-YJV 32, ZCN-YJV 32, ZBN-YJV32, ZCN-YJV32, CU/XLPE/PVC/SWA/PVC, CU/MICA/XLPE/PVC/SWA.

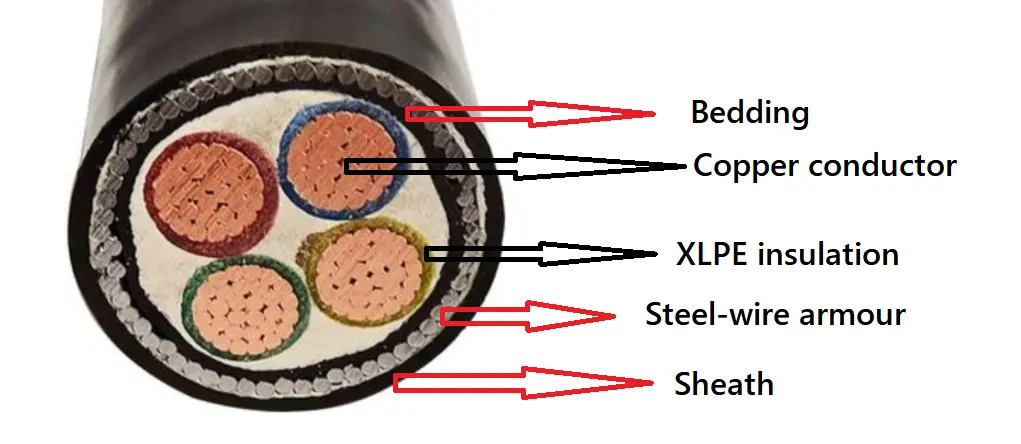

Produktstruktur

XLPE-isolerad PVC-mantlad SWA-strömkabel består av en T1R-kopparledare, XLPE-isolering, PVC-omslagstejp Ståldämmare och PVC-mantel.

Ledare: koppar- eller aluminiumledare, rund stående eller formad, klass 2 enligt IEC 60228

och GB/T 3956-2008, för tvärsnittsarean är inte mer än 6 mm², en rejäl runda

ledare kan användas, klass 1 till IEC 60228 och GB/T 3956-2008.

Isolering: Isoleringstjocklek, materialegenskaper ska vara enligt IEC 60502 och GB/T 12706.

Kärnfärg: 1 kärna: röd eller gul eller grön eller blå eller svart

2 kärnor: röd, blå eller röd, svart

3 kärnor: gul, grön, röd eller röd, gul, blå

4 kärnor: gul, grön, röd, blå eller röd, gul, blå, svart

5 kärnor: gul, grön, röd, blå, svart eller röd, gul, blå, svart, grön

Över 5 coes: vita kärnor med svart nummer eller olikfärgat band

Innerbeklädnad: Innerbeklädnaden kan vara extruderad eller överlappad. Materialen ska vara lämpliga för kabelns driftstemperatur och kompatibla med isoleringsmaterialet.

Armering av ståltråd: I flerledarkablarna ska bepansringen appliceras på en inre täckning som uppfyller ståltrådar. De enledade kablarna för användning på a.c. System ska bestå av omagnetiska ståltrådar.

Ytterhölje: Manteltjocklek, materialegenskaper ska vara enligt IEC 60502 och GB/T 12706.

Flamskyddande kabel: Flamskyddande yttermantelmaterial av PVC ska användas. De flamskyddande kvaliteterna kan klassificeras i tre kategorier: Bunch A, B och C.

Brandsäker kabel: Två lager Mica-tejp ska lindas runt ledaren.

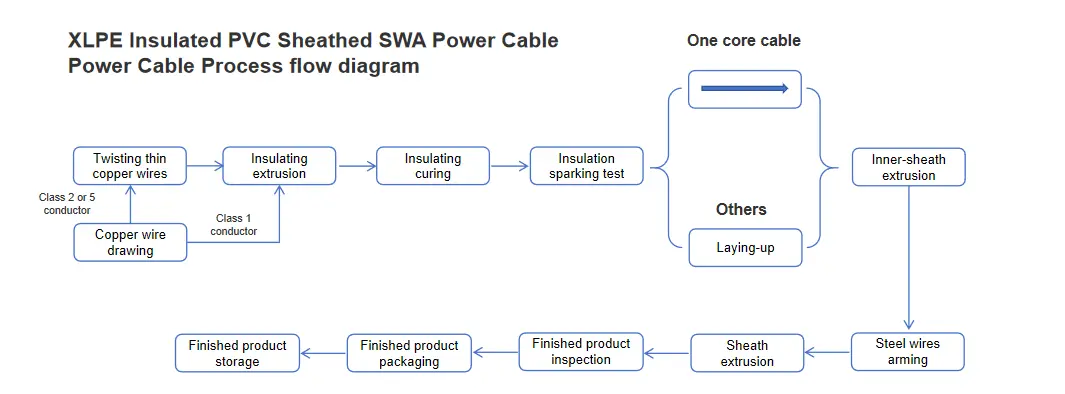

Processflödesdiagram

Prestandaparameter

Märkspänning: 0,6/1 kV

Testspänning: 3,5 kV under 5 minuter

Arbetstemperatur: -5ºC till +90ºC

Kortslutningstemperatur: +250 ºC

Minsta böjningsradie: 15* OD;

Minsta statiska böjningsradie: 10* OD;

Kabeltest:

1. Motståndstest för ledarlikström: 20ºC ledarlikströmsmotstånd ska överensstämma med GB/T 3956-2008, IEC 60228.

2. AC-spänningstest: 3,5kV/5min, inget haveri.

Provtagningstest:

1. Inspektion av ledarstruktur: Den ska uppfylla de tekniska kraven i GB/T 3956-2008, IEC 60228.

2. Storleken på isolering, foder, ståltejppansar och mantelstruktur ska uppfylla kraven i GB/T 12706.1-2020, IEC 60502.1.

Termisk töjningstest:

Provtagnings- och testprocedurerna ska överensstämma med bestämmelserna i GB/T 2951.21-2008, IEC 60811-2-1, kapitel 9, och resultaten ska överensstämma med bestämmelserna i GB/T 12706.1-2020, IEC 60502.1.

Typtest:

Det mekaniska och fysiska prestandatestet av isolering och mantel ska uppfylla kraven i GB/T 12706.1-2020 och IEC 60502.1.

Elektrisk prestanda ska överensstämma med GB/T 12706.1-2020, IEC 60502.1

Enkabelförbränningstestet ska uppfylla GB/T 19666-2019, IEC 60332.

Det medföljande flamskyddstestet av kabeln uppfyller kraven i GB/T 19666-2019, IEC 60332.

Brandmotståndstestet av kablar ska uppfylla kraven i GB/T 19666-2019 och IEC 60331.

Strömbärande kapacitet i ampere（A）

Förpackning & leverans

Förpackningsdetaljer:

Det bestäms av kvantiteten och kraven du köper. Kan förhandlas.

Hamn: Tianjin hamn

Leverans: till sjöss, med flyg, med express.
