BBTRZ flexibla brandsäkra kablar

Tillämpningsområde:

BBTRZ flexibla brandsäkra kablar används som huvudströmförsörjningsledning från transformatorstationen (eller huvuddistributionsrummet) till brandskyddssystemet, eller på speciella platser och klass I-platser. De måste användas som klass A brandsäkra kablar eller som ersättning för långvarig användning av 90°C lågrökande, halogenfria flamskyddade kablar. Dessa kablar används i fasta installationsapplikationer.

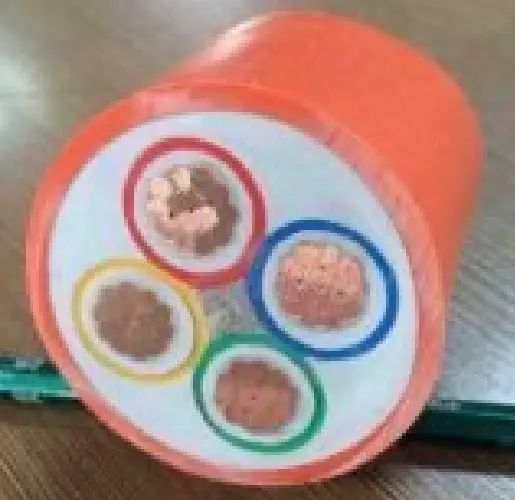

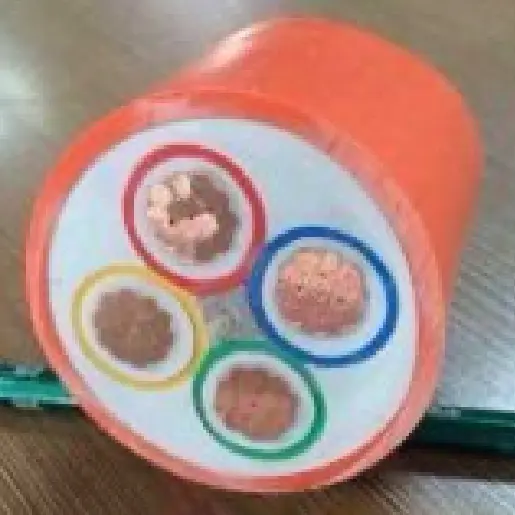

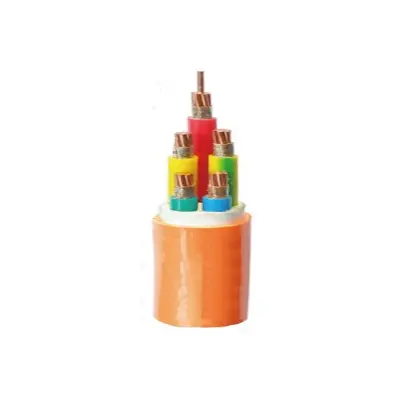

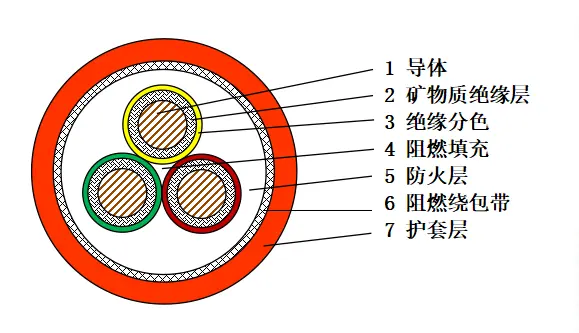

Produktstruktur

Kabelstrukturen är noggrann och professionell. Ledardelen använder antingen den första eller andra typen av glödgad kopparledare, som har utmärkt ledningsförmåga och flexibilitet, vilket möter kraftöverföringsbehoven i olika scenarier.

Det mineraliska isoleringsskiktet använder lindad brandbeständig glimmertejp, som tack vare sina unika materialegenskaper effektivt kan förhindra brandspridning vid höga temperaturer eller lågor, vilket ger ett tillförlitligt brandskydd för kabeln.

Det färgkodade isoleringsskiktet använder tvärbundet polyetenisoleringsmaterial, med olika metoder för färgkodning. Isoleringsfärg kan tillsättas, eller färgtejp, färgat garn etc. kan användas, vilket underlättar snabb och exakt identifiering av kretsar under kabelinstallation och underhåll.

I kabelfyllningsprocessen används flamskyddande fyllnadsmaterial i centrum för att undertrycka flamutbredning. Under tiden kan omslagstejp användas för att binda upp fyllnadsmaterialen för att säkerställa tät fyllning och strukturell stabilitet.

Det brandsäkra lagret består av mineraler och omslagstejp. Först extruderas ett skikt av mineralmaterial, som har fördelar såsom brandbeständighet, brandbeständighet, hög temperaturbeständighet och värmeisolering, på den kabelförsedda kärnan för att konstruera en brandbarriär. Det yttre skiktet skyddas av en flamskyddande tejp lindad runt den för att förbättra den brandsäkra effekten och säkerställa säker drift av kabeln i extrema miljöer.

Höljet är tillverkat av halogenfritt, lågrökande, flamskyddat polyolefinhölje, som uppvisar utmärkta flamskyddsegenskaper och inte producerar någon skadlig rök vid förbränning, vilket minskar skadorna på personal och miljö. Slidan är typiskt orange eller mandarinfärgad, vilket är iögonfallande och lätt att identifiera. Den kan även färgas svart på begäran för att möta behoven i olika användningsscenarier.

Prestandaparameter

Märkspänningen för dessa BBTRZ flexibla brandsäkra kablar är 0,6/1kV. Under testfasen applicerades en testspänning på 3,5 kV under 5 minuter och inget haveri inträffade. Den långsiktiga tillåtna driftstemperaturgränsen för kabelledaren är 90 ℃. När du lägger kabeln bör omgivningstemperaturen inte vara lägre än 0 ℃. Minsta böjradie är 12 gånger kabelns ytterdiameter (12*OD). Mineralisoleringsskiktet är tillverkat av flera lager glimmertejp med brandbeständiga egenskaper.

När det gäller brandmotstånd uppfyller denna kabel kraven i både företagsstandarder och IEC 60331-1, med en förbränningstid på upp till 180 minuter. Beträffande ledarresistansen vid 20ºC måste den överensstämma med specifikationerna för antingen typ 1 eller typ 2 glödgade kopparledare enligt GB/T 3956 och IEC 60228. När det gäller isolationsresistans bör kabelns isolationsmotstånd inte vara mindre än 100 MΩ·km vid omgivningstemperatur.

Dessutom måste den färdiga kabeln genomgå ett brandmotståndstest, med testmetoden enligt bestämmelserna i GB/T 19216.21. Temperaturen för brandexponeringen är inställd på 950~1000℃, med en varaktighet på 180 minuter, följt av en nedkylningsperiod på 15 minuter. Under denna period får kabeln inte uppvisa kortslutningar eller öppna kretsar.

Vanliga kabelspecifikationer

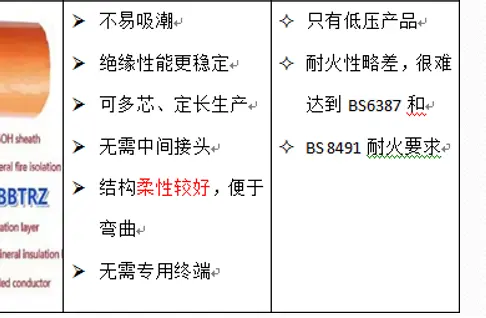

Fördelar och nackdelar med flexibel brandsäker kabel BBTRZ jämfört med mineralisolerad kabel BTTZ:

Fördelar:

Kabelisolering är inte benägen att absorbera fukt och har stabil isoleringsprestanda.

Flera kärnor kan tillverkas i fasta längder, vilket minskar antalet mellankontakter i kablar.

Strukturen är flexibel, underlättar kabelböjning och minskar svårigheten att lägga.

Kablar kan användas utan dedikerade avslutningar, vilket minskar kostnaden för tillbehör.

Nackdelar: Brandmotståndet är något sämre och kan inte uppfylla kraven i BS 8491.

Den maximala driftstemperaturen är 90 ℃, vilket inte når 250 ℃ för BTTZ

Den högsta nivån av förbränningsprestanda kan uppfylla kraven för klass B1, men kan inte uppfylla kraven för klass A.

Applikationsscenarier:

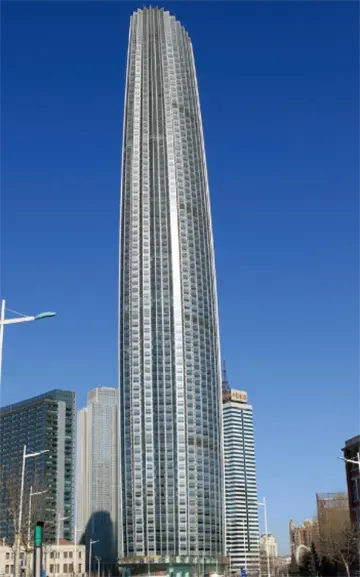

höghus

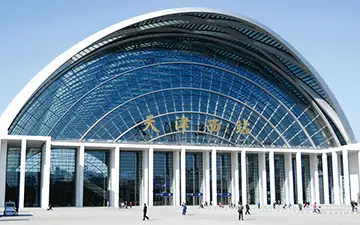

tågstation

flygplatsterminal

platser av historiskt intresse och naturskönhet

Förpackning & leverans

Förpackningsdetaljer:

Det bestäms av kvantiteten och kraven du köper. Kan förhandlas.

Hamn: Tianjin hamn

Leverans: till sjöss, med flyg, med express.
