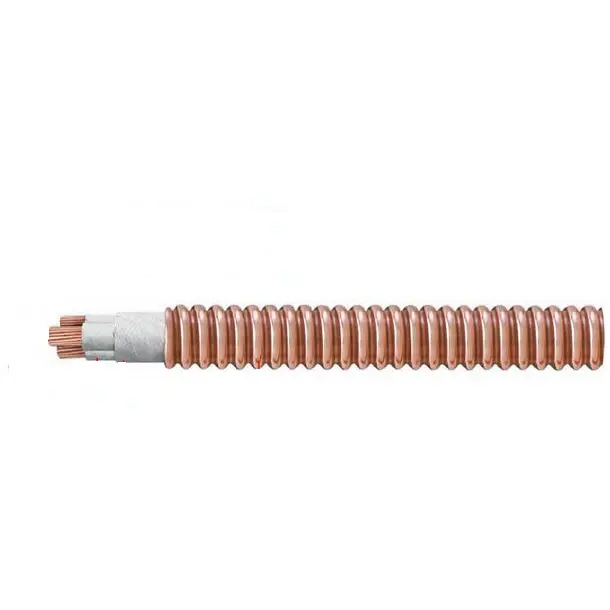

RTTZ Brandskyddande korrugerad kopparkabel

Tianjin Beida är en RTTZ-brandskyddande korrugerad kopparkabelleverantör och fabrik i Kina. Kablarna består av koppartrådade ledare, syntetisk glimmertejpisolering och korrugerad koppartejpmantling. Dessa kablar är helt sammansatta av oorganiska material, med en kontinuerlig drifttemperatur på 90°C. De kan upprätthålla strömförsörjningen i 3 timmar under lågor som sträcker sig från 950°C till 1000°C, utan att uppleva kortslutning eller frånkoppling. I händelse av brand producerar dessa kablar nästan ingen rök eller giftiga gaser. Om ytterligare skydd krävs kan en halogenfri, rökfri, icke-metallisk mantel appliceras över kopparmanteln för att förbättra kabelns mekaniska och fuktbeständiga egenskaper.

Skicka förfrågan

Produktbeskrivning

Välj Tianjin Beida som din tillverkare och leverantör, välj pålitlig RTTZ Brandskyddande korrugerad kopparkabellösning. We can offer factory direct prices.

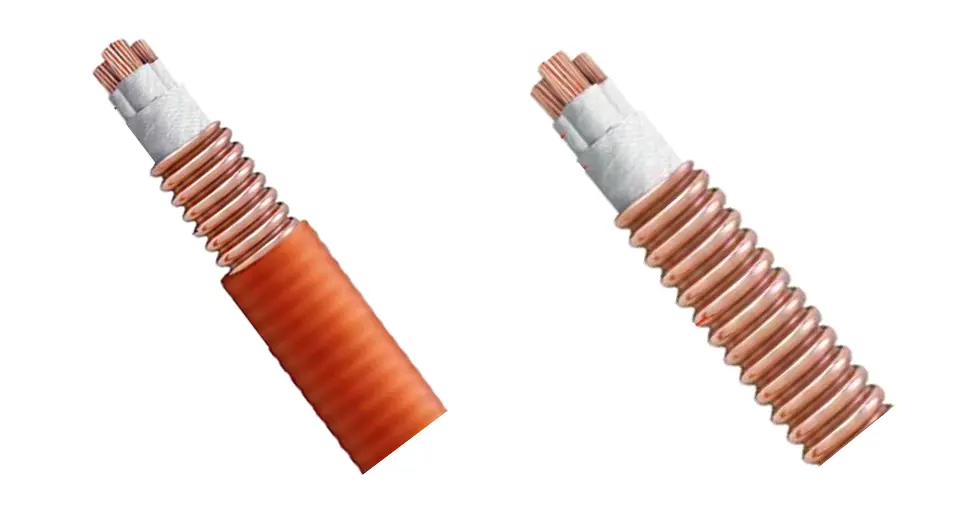

Rttz Fire Retardant Corrugated Copper Cable

Tillämpningsområde:

kabelmodell	Tillämpliga scenarier	Applikationsscenarier
RTTZ	Märkspänning på 0,6/1kV och lägre, lämplig för kraftöverföring och distribution på platser med höga brandskyddskrav, speciellt för brandbekämpning och nödströmförsörjningsledningar	Höghus, sjukhus, tunnelbanor, tunnlar, datacenter, köpcentra, utställningshallar, garage, nöjesställen, kemisk industri, metallurgi och andra platser med hög temperatur/antändlighet och explosion
WD-RTTYZ	I likhet med RTTZ krävs det också att den uppfyller kraven för lågrök, halogenfri och flamskyddsmedel för personalintensiva slutna utrymmen	Områden med stränga krav på röktoxicitet och ljusgenomsläpplighet, såsom tunnelbanor, kärnkraftverk, skolor, sjukhus, livsmedelsfabriker, höga bostadshus och stora komplex

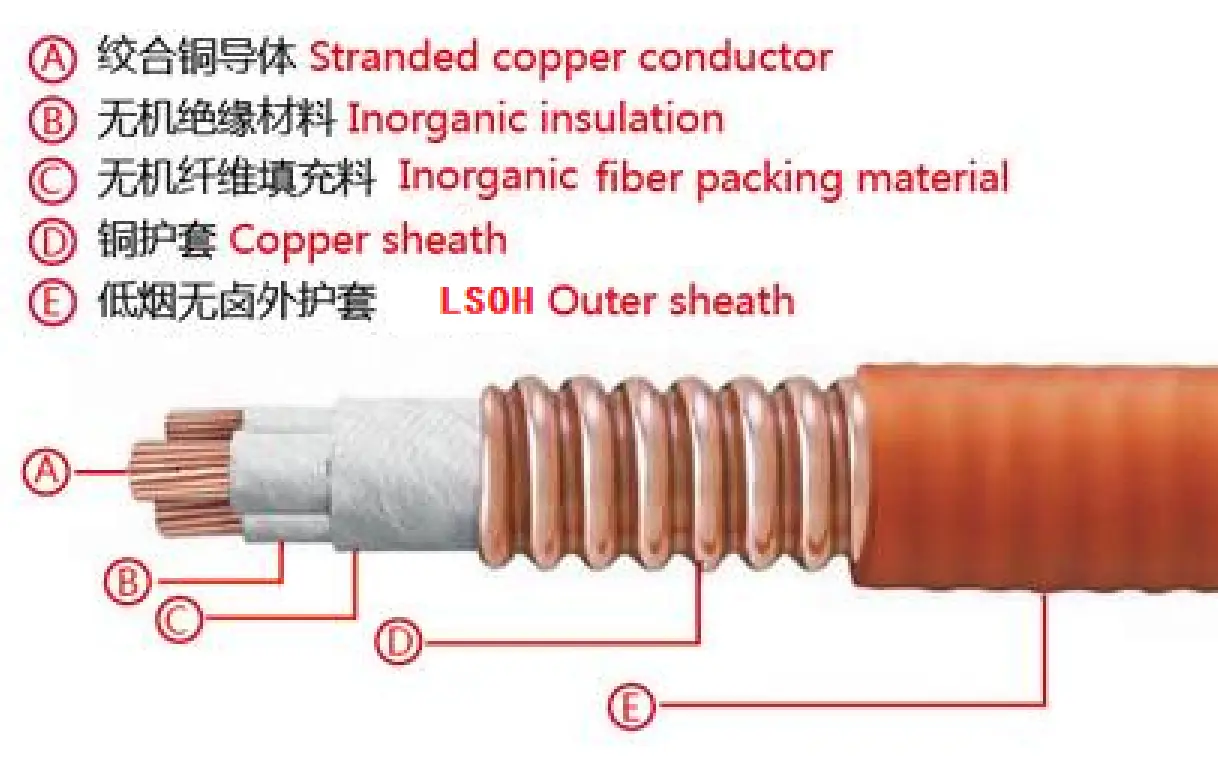

Produktstruktur

Kabelkonstruktion och tekniska krav

Ledare: Använd den första eller andra typen av glödgad kopparledare.

Mineralisoleringsskikt: Det tillverkas genom att linda in brandbeständig glimmertejp eller andra mineralisoleringsband med liknande funktioner.

Kabelmontage och skyddsskikt: Kabelkärnorna är tätt fyllda med material som har flamskyddande och brandsäkra egenskaper, och skyddsskiktet är sammansatt av lämplig flamskyddande och brandbeständig tejp omlindad.

Kopparmetallhölje: Den tillverkas med hjälp av argonbågsvetsningsteknik för kopparremsor och korrugerad.

Mantelskikt: Det är tillverkat av halogenfritt, lågrökande, flamskyddat polyolefinhölje. I allmänhet är det orange eller mandarin, men svart kan väljas efter behov.

strukturdiagram

Rttz Fire Retardant Corrugated Copper Cable

Prestandaparameter

RTTZ brandskyddande korrugerad kopparkabels märkspänning är 0,6/1kV. Testspänningen är inställd på 3,5 kV, och spänningen påläggs kontinuerligt i 5 minuter utan att något avbrott inträffar under denna period. Den högsta tillåtna långtidsdriftstemperaturen för kabelledaren är 90 ℃.

Vid förläggning av kablar bör omgivningstemperaturen inte vara lägre än 0℃. Minsta böjradie är 12 gånger kabelns ytterdiameter. Mineralisoleringsskiktet är noggrant tillverkat med flera lager av brandbeständig glimmertejp.

Vid 20ºC måste ledarmotståndet strikt överensstämma med de specificerade standarderna för glödgade kopparledare av typ 1 eller typ 2 i GB/T 3956 och IEC 60228. Vid omgivningstemperatur bör kabelns isolationsresistans inte vara mindre än 100 MΩ·km.

När det gäller brandmotståndstestning uppfyller den helt standardkraven i GB/T 34926. Den specifika testmetoden är följande:

Utför först C, W, Z-tester i enlighet med BS 6387-standarden;

För det andra ska testet utföras i enlighet med bestämmelserna i BS 8491;

För det tredje, utför ett brandmotståndstest enligt GB/T 19216.21, med temperaturen kontrollerad till 950~1000 ℃, en brandexponeringstid på 180 minuter och en nedkylningsperiod på 15 minuter. Under denna period får kabeln inte uppvisa kortslutningar eller öppna kretsar.

Metod för produktrepresentation

Produktkod

Glimmertejp mineralisolerad korrugerad kopparmantlad kabel………R

Ytterhölje av polyolefin…………Y

Kopparledare ......................... T

Halogenfri och lågrökande …………………WD (valfritt)

Kopparhölje ........................................ T

Flamskyddande kvaliteter A/B/C... ZA/B/C

Glimmertejp ........................................................................................................Z

Märkspänning …………………0,6/1

Kabelspecifikationer

kärnantalet	1	2	3	4	5	3+1, 3+2	4+1
tvärsnitt mm²	25–630	1,5–300	1,5–240	1,5–185	1,5–150	4–185	4–150

Försiktighetsåtgärder för kablar

Installation

Förläggningsmetod: Den kan läggas i tunnlar, kabelgravar, brickor, rännor och schakt, vilket stödjer både exponerad och dold förläggning. För enkellediga kablar är det förbjudet att använda magnetiskt ledande material (som järntråd) för fixering för att undvika virvelströmsförlust.

Böjning och spännvidd: Kontrollera böjradien enligt tillverkarens specifikationer. Referens för horisontell upphängningsspann: För ytterdiametrar ≤20 mm är spännvidden 400 mm; för de >20 mm är spännvidden 800 mm. För vertikalt stödspann: För ytterdiametrar ≤20mm är spännvidden 1500mm; för de >20 mm är spännvidden 1000 mm.

Avlindning och fixering: Rulla av kabeln enligt riktningen markerad på kabelrullen för att undvika vridning; hänvisa till ovanstående krav för fixeringsområdet i kabelrännan.

Terminal och kontakt

Terminaltillverkning: Ta bort cirka 300 mm isolering från ändledaren, krympa trådnosen och använd en megohmmeter för att testa isolationsresistansen mellan kopparhöljet och ledaren, såväl som mellan ledarna. Efter att ha säkerställt att isolationsmotståndet är tillfredsställande, applicera en värmekrympbar hylsa för tätning.

Mellankopplingar: Det är att föredra att använda färdiga kopplingar med en brandmotståndsklassning som överensstämmer med kabelkroppens. Vid installation på plats är det nödvändigt att säkerställa tätning och isolering för att minska felpunkter.

Drift och underhåll

Temperaturkontroll: Under normal drift bör ledartemperaturen inte överstiga 90 ℃. När ledaren inte är berörbar och inte kommer i kontakt med brandfarliga material, kan manteltemperaturen höjas till 105 ℃.

Isoleringstestning: Använd regelbundet en megger för att testa isoleringsmotståndet för att säkerställa att ingen fukt eller skada; kopparmanteln måste vara tillförlitligt jordad för att garantera säkerheten.

Förebyggande av förlust och skydd: Undvik att repa manteln med vassa föremål, och lägg till skyddshylsor när du passerar genom väggar/golvplattor för att förhindra mekanisk skada.
