XLPE Isolerad LSZH Mantlad icke-bepansrad strömkabel

XLPE-isolerade LSZH-mantlade icke-pansrade strömkablar är de högkvalitativa produkterna som erbjuds av Tianjin Beida, vi är en pålitlig tillverkare och leverantör. Denna serie av kablar använder XLPE-isolering producerad genom en fysisk tvärbindningsprocess, som inte bara har utmärkta elektriska egenskaper (temperaturmotstånd upp till 90 ℃, med en övre driftstemperaturgräns 30% högre än PVC-kablar), utan också uppnår ett dubbelt genombrott i flamskydd och miljövänlighet genom modifiering av molekylär struktur. Dess yttre hölje är gjord av ett specialformulerat halogenfritt, lågrökande polyolefinmaterial, som endast producerar en spårmängd av vit rök under förbränning, och dess rökdensitet och ljusgenomsläpplighet uppfyller de högsta kraven i GB/T 17651-standarden, vilket säkerställer att sikten vid brandplatser förblir inom ett säkert område.

För närvarande har Beidas kabelserie bildat en komplett produktmatris, som täcker alla spänningsnivåer från 0,6/1kV till 26/35kV, och alla ledartvärsnitt från 1,5mm² till 1000mm². Bland dem är WDZ-YJY-typen lämplig för torra inomhusmiljöer, medan WDZ-YJY23-typen har en optimerad mantelformel för fuktiga miljöer, och WDZ-YJY43-typen, med dess tillagda längsgående vattentäta skiktdesign, kan möta behoven i speciella scenarier såsom underjordiska rörkorridorer.

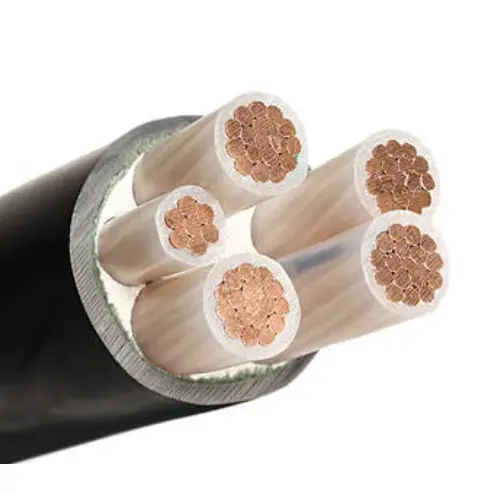

Produktstruktur

XLPE-isolerad LSZH-mantlad icke-pansrad strömkabel består av en T1R-kopparledare, XLPE-isolering och LSOH-polyolefinhölje.

Ledare: koppar- eller aluminiumledare, rund stående eller formad, klass 2 enligt IEC 60228

och GB/T 3956-2008, för tvärsnittsarean är inte mer än 6 mm², en rejäl runda

ledare kan användas, klass 1 till IEC 60228 och GB/T 3956-2008.

Isolering: Isoleringstjocklek, materialegenskaper ska vara enligt IEC 60502 och GB/T 12706.

Kärnfärg: 1 kärna: röd eller gul eller grön eller blå eller svart

2 kärnor: röd, blå eller röd, svart

3 kärnor: gul, grön, röd eller röd, gul, blå

4 kärnor: gul, grön, röd, blå eller röd, gul, blå, svart

5 kärnor: gul, grön, röd, blå, svart eller röd, gul, blå, svart, grön

Över 5 coes: vita kärnor med svart nummer eller det tekniska avtalet med beställaren

Ytterhölje: Manteltjocklek, materialegenskaper ska vara enligt IEC 60502 och GB/T 12706.

Flamskyddande kabel: Flamskyddande LSOH polyolefin yttermantelmaterial ska användas. De flamskyddande kvaliteterna kan klassificeras i tre kategorier: Bunch A, B och C.

Brandsäker kabel: Två lager Mica-tejp ska lindas runt ledaren.

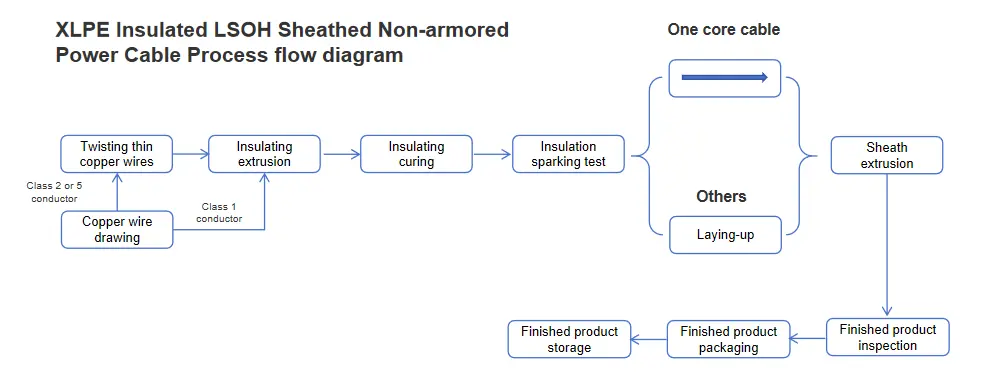

Processflödesdiagram

Produktapplikation

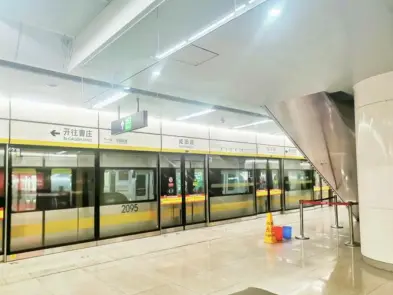

För tunnelbana, underjordisk tunnel, civil luftvärnsteknik och annan underjordisk stängd ingenjörsbyggnad viktiga fabriksbyggnader, nyckellaboratorier, datacenter, kemiska anläggningar, höghus, sjukhus, köpcentra, skolor, gymnastiksalar, biografer, höghastighetsjärnvägsstationer/flygplatsvänttrum och andra trånga platser med höga krav på säkerhet och korrosion.

Jämförelse med vanlig PVC-mantlad kabel

Prestandaparameter

Produkten har en märkspänning på 0,6/1 kV. Under testningen applicerades en testspänning på upp till 3,5 kV och bibehölls i 5 minuter utan några haverier, vilket visar pålitlig isoleringsprestanda. När det gäller ledareresistans, vid 20 ℃, följer dess ledareresistansvärde strikt IEC 60228 eller GB/T 3956 standarder, vilket säkerställer stabil elektrisk prestanda.

När det gäller temperaturanpassningsförmåga uppvisar produkten utmärkt prestanda och fungerar stabilt över ett brett temperaturområde från -5 ℃ till +90 ℃. Även under kortslutningsförhållanden tål den temperaturer upp till +250 ℃ utan skador. När det gäller böjprestanda specificerar produkten en minsta böjradie på 15 gånger ytterdiametern och en minsta statisk böjradie på 10 gånger ytterdiametern, vilket säkerställer flexibilitet under installation och användning.

Dessutom uppfyller den XLPE-isolerade LSZH-mantlade icke-pansrade kraftkabeln höga standarder för flamskydd och brandmotstånd. Dess flamskyddsförmåga uppfyller standarderna IEC 60332 eller GB/T 19666, vilket effektivt förhindrar spridning av brand; dess brandmotstånd överensstämmer med IEC 60331 eller GB/T 19666 standarder, vilket säkerställer att den bibehåller viss funktionalitet även under extrema förhållanden som t.ex. bränder. Samtidigt följer produktens pH-värde och konduktivitet strikt till IEC 60754 och GB/T 19666-2019-standarderna, dess ljustransmittans överensstämmer med IEC 61034- och GB/T 19666-2019-standarderna, och dess totala halogensyragasfrisättning 60754EC och GB/T IEC 60754EC 19666-2019 standarder, som heltäckande säkerställer produktens säkerhet och miljövänlighet.

Strömbärande kapacitet i ampere（A）

På varandra följande fall

Förpackning & leverans

Förpackningsdetaljer:

Det bestäms av kvantiteten och kraven du köper. Kan förhandlas.

Hamn: Tianjin hamn

Leverans: till sjöss, med flyg, med express.
