IEC 60227 enkelkärnig PVC-kabel

Tianjin Beida är en tillverkare och leverantör av enkelkärniga PVC-kablar i Kina. IEC 60227 Single Core PVC-kabel är lämplig för fast ledning av kraftinstallation eller flexibel anslutning av intern ledning av utrustning, och även lämplig för skyddande läggning av distributionsbox och ställverk, märkspänning upp till 450/750 V.

Skicka förfrågan

Produktbeskrivning

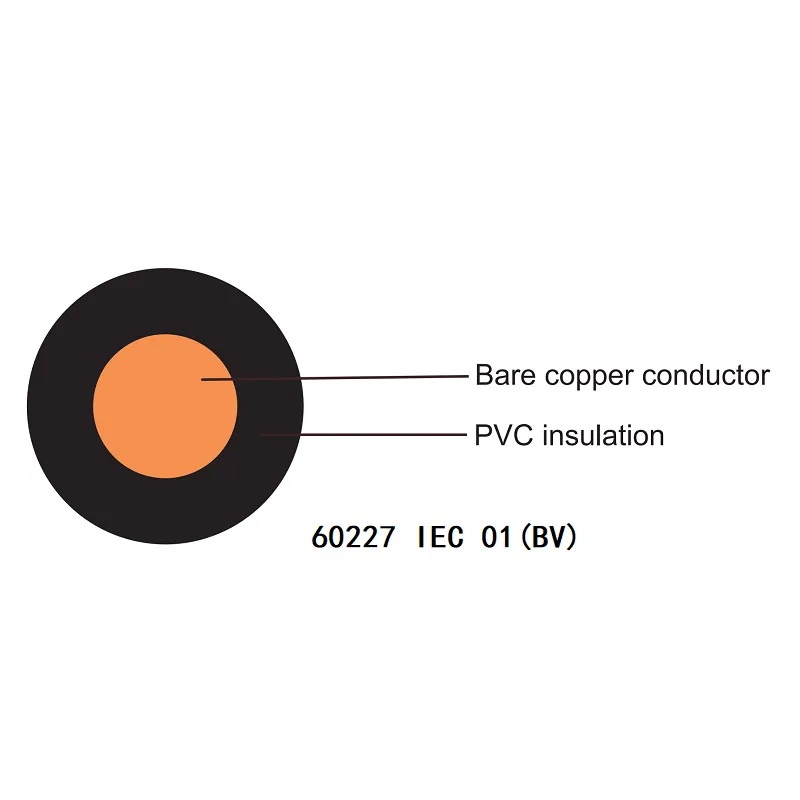

Beida IEC 60227 Single Core PVC-kabel består av T1R kopparledare och blyfritt PVC-isoleringsskikt, överensstämmer med IEC-standard, GB-standard, brittisk standard, etc. Kabeln är CE-certifierad och har utmärkta elektriska och mekaniska fysiska egenskaper. Beroende på kundens krav utsätts dessa kablar för IEC 60332-1 enkel vertikal flamutbredningstest eller IEC 60332-3 bunt (kategori A, B, C, D) flamutbredningstest.

Iec 60227 Single Core Pvc Cable

Produktparameter

Typ	Dirigent		Isolering			Elektrisk egenskap
	Nominellt område	Konduktörens struktur	Isoleringstjocklek	Total diameter		Ledarmotstånd vid 20 ℃ Max
	Nominellt område	Konduktörens struktur	Isoleringstjocklek	(mm)		Ledarmotstånd vid 20 ℃ Max
	mm	nr./mm	mm	Min	Max	Ω／km
60227IEC05 60227IEC05(BV)	0.5	1/0,80	0.6	1.9	2.3	39.0
	0.75	1/0,97	0.6	2.1	2.5	26.0
	1	1/1.13	0.6	2.2	2.7	19.50
60227IEC06 60227IEC06(RV)	0.5	16/0,20	0.6	2.1	2.5	39.00
	0.75	24/0,20	0.6	2.2	2.7	26.00
	1	32/0,20	0.6	2.4	2.8	19.50

Typ	Dirigent		Isoleringsledare			Elektrisk egenskap
	Nominellt område	Konduktörens struktur	Isoleringstjocklek	Total diameter		Ledarmotstånd vid 20 ℃ Max
	Nominellt område	Konduktörens struktur	Isoleringstjocklek	(mm)		Ledarmotstånd vid 20 ℃ Max
	mm	nr./mm	mm	Min	Max	Ω／km
60227IEC01 60227IEC01(BV)	1.5	1/1,38	0.7	2.6	3.2	12.1
	2.5	1/1,78	0.8	3.2	3.9	7.41
	4	1/2,25	0.8	3.6	4.4	4.61
	6	1/2,76	0.8	4.1	5	3.08
	1.5	7/0,52	0.7	2.7	3.3	12.1
	2.5	7/0,67	0.8	3.3	4	7.41
	4	7/0,84	0.8	3.8	4.6	4.61
	6	7/1.03	0.8	4.3	5.2	3.08
	10	7/1,32	1.0	5.6	6.7	1.83
	16	7/1,67	1	6.4	7.8	1.15
	25	7/2.10	1.2	8.1	9.7	0.727
	35	7/2,47	1.2	9	10.9	0.524
	50	19/1,75	1.4	10.6	12.8	0.387
	70	19/2.10	1.4	12.1	14.6	0.268
	95	19/2.48	1.6	14.1	17.1	0.193
	120	37/2.00	1.6	15.6	18.8	0.153
	150	37/2,22	1.8	17.3	20.9	0.124
	185	37/2,48	2	19.3	23.3	0.0991
	240	61/2,22	2.2	22	26.6	0.0754
60227IEC02 60227IEC02(RV)	1.5	30/0,24	0.7	2.8	3.4	13.3
	2.5	49/0,24	0.8	3.4	4.1	7.98
	4	56/0,29	0.8	3.9	4.8	4.95
	6	83/0,29	0.8	4.4	5.3	3.30
	10	74/0,40	1.0	5.7	6.8	1.91
	16	117/0,40	1	6.7	8.1	1.21
	25	182/0,40	1.2	8.4	10.2	0.78
	35	256/0,40	1.2	9.7	11.7	0.554
	50	367/0,40	1.4	11.5	13.9	0.386
	70	320/0,51	1.4	13.2	16	0.272
	95	423/0,51	1.6	15.1	18.2	0.206
	120	541/0,51	1.6	16.7	20.2	0.161
	150	675/0,51	1.8	18.6	22.5	0.129
	185	822/0,51	2	20.6	24.9	0.106
	240	1088/0,51	2.2	23.5	28.4	0.0801

Typ	Dirigent		Isoleringsledare			Elektrisk egenskap
	Nominellt område	Konduktörens struktur	Isoleringstjocklek	Total diameter		Ledarmotstånd vid 20 ℃ Max
	Nominellt område	Konduktörens struktur	Isoleringstjocklek	(mm)		Ledarmotstånd vid 20 ℃ Max
	mm	nr./mm	mm	Min	Max	Ω／km
BVR	2.5	19/0,40	0.8	-	4.1	7.41
	4	19/0,51	0.8	-	4.8	4.61
	6	19/0,63	0.8	-	5.3	3.08
	10	49/0,51	1.0	-	7.3	1.83
	16	49/0,63	1.0	-	8.6	1.15
	25	117/0,51	1.2	-	10.2	0.727
	35	163/0,51	1.2	-	11.7	0.524
	50	147/0,63	1.4	-	13.9	0.387
	70	209/0,63	1.4	-	16	0.268
	95	294/0,63	1.6	-	18.2	0.193
	120	369/0,63	1.6	-	20.2	0.153
	150	456/0,63	1.8	-	22.5	0.124
	185	570/0,63	2.0	-	24.9	0.0991

Driftspänning:

450/750V：60227 IEC 01、60227 IEC 01（BV）、60227 IEC 02、60227 IEC 02（RV）、BVR

300/500V: 60227 IEC 05、60227 IEC 05（BV）、60227 IEC 06、60227 IEC 06（RV）

testspänning:

2500V：60227 IEC 01、60227 IEC 01（BV）、60227 IEC 02、60227 IEC 02（RV）、BVR

2000V：60227 IEC 05、60227 IEC 05（BV）、60227 IEC 06、60227 IEC 06（RV）

driftstemperatur: -5°C till +70°C

böjradie:

12,5 x Ø：60227 IEC 02、60227 IEC 02(RV）、60227 IEC 06、60227 IEC 06（RV）、BVR)

15 x Ø：60227 IEC 01、60227 IEC 01（BV）、60227 IEC 05、60227 IEC 05（BV）

kortslutningstemperatur: +160 ºC

Flamskyddsprestanda: vertikalt flamspridningstest för enkelledare och vertikalt flamspridningstest för vertikalt installerade buntade ledare eller kablar (klass A, B, C, D), som ska uppfylla IEC 60332, GB/T 19666, GB/T 18380 standarder och uppfylla kundens krav.

Brandprestanda: 750°C i 90 minuter, i enlighet med IEC 60331, GB/T 19666, GB/T 19216 standarder

Iec 60227 Single Core Pvc Cable
